انواع پمپها عبارتند از :
۱ـ پمپ های دینامیکی - ۲ پمپ های جابجایی
مهمترین ترکیبات عمومی مواد ساختمانی پمپها عبارتند از:
مواد:
پمپهای سانتریفیوژ که معمولا به بازار عرضه می شوند دارای ترکیبات برنزی،
تمام برنزی ،یا دارای ترکیب آهنی می باشند. در ساختار نیمه برنزی ،پروانه
خلاف شافت (اگر بکار برده شده باشد ) و رینگهای سایشی برنزی خواهد بود و
محفظه از چدن است. این مواد ساختمانی برای قسمتهای از پمپ می باشد که در
تماس با پمپاژ شده می باشد.
این پروژه را می توانید از لینک زیر دریافت نمایید (با فرمت (DOC:
منبع :
www.smsm.ir
سایت مرجع مهندسی ایران
پسورد فايل: www.mikhak.net
برچسبها: انواع پمپ, پمپ ها چگونه کار می کنند, فرق پمپ و کمپرسور, طراحی پمپ
کاویتاسیون و اثر این پدیده بر عملکرد پمپ محوری
مقدمه
کاویتاسیون یکی از مشکلات مهم در سیالات میباشد دستگاهها باید طوری طراحی بشوند که از بوجود آمدن و توسعه بیشتر کاویتاسیون جلوگیری شود.کاویتاسیون نه تنها منجر به ایجاد صدا بلکه موجب تخریب و کاهش کارایی دستگاههای هیدرولیکی و پمپ ها و توربین میشود و در نهایت باعث تخریب و از کار افتادن اینگونه دستگاهها خواهد شد.مطالعه حباب های کاویتاسیون در علوم پزشکی نیز به خاطر نقش آنها در شکستن سنگ کلیه و سنگ کیسه صفرا و جراحی چشم از اهمیت بالایی برخوردار است.
مطالعه عددی دینامیک یک حباب کاویتاسیون در آب و مقایسه نتایج حاصل با نتایج تحلیلی دقیق بودن راه حل عددی را معلوم میسازد و در نتیجه با استفاده از روش های عددی میتوان دینامیک یک حباب را در موقعیت بسیار پیچیده بررسی کرد. علی رقم فعالیت های بسیار در زمینه تحقیقات بر روی تخریب ناشی از کاویتاسیون طی سال های گذشته بسیاری از مسائل هنوز حل نشده باقی مانده است.مشکل عمده در دستیابی به یک تئوری جامع در مورد پدیده کاویتاسیون را که ماهیت غیر دائم جریان لزج و دو فازِ و پیچیده ای نسبت داد که به طور هم زمان شامل تغییر فاز از مایع به بخار نیز میباشد.اگر چه باید اذعان نمود که در سال های اخیر پیشرفت های قابل ملاحظه ای در شبیه سازی و آنالیز این دسته از جریان های غیر دائم حاصل شده است.اما متاسفانه روش های مزبور عموما بسیار پیچیده و وقتگیر و پر هزینه می باشند و نمیتوان به عنوان ابزاری مهندسی روی آنها حساب نمود.از نقطه نظر مهندسی طراح معمولا ترجیح میدهد(حداقل در مراحل اولیه طراحی) با ابزاری مجهز گردد که به وی امکان دهد که بتواند به طور سریع عملکرد ایرفویل های موجود را تحت شرایط کاویتاسیون(حداقل از نظر کیفی)با یکدیگر مقایسه نماید.و احیانا از میان آنها ایرفویل مناسبی را انتخاب نماید و یا ایرفویل خاصی منحصرا طراحی گردد.میتوان از روس های پیچیده تر و نرم افزار های کار آمد تری همچون fluent برای این منظور استفاده نمود.خوشبختانه دستیابی به چنین ابزاری با توجه به وضعیت خاصی که پدیده کاویتاسیون در اغلب موارد به خود میگیرد امکان پذیر میباشد.
**این مقاله به صورت مشترک توسط آقای میثم مالکی و احمد گوهری تهیه و ترجمه شده است.**
در ادامه
برچسبها: کاویتاسیون چیست, راههای جلوگیری از کاویتاسیون, مقاله کاویتاسیون, کاویتاسیون در پمپ ها
ادامه مطلب...
دانلود کتاب نوربو ماشین Turbopumps and Pumping Systems - Springer 2007
این کتاب، منبع تدریس دکتر غضنفریان در ترم 90-91-2 می باشد.
نام کتاب :
جزوه آموزشی شیرهای صنعتی
زبان :
فارسی
نویسنده :
شرکت ره آوران فنون
نوع فایل :
PDF
حجم کتاب :
4.3MB
تعداد صفحات :
61
شیرها در صنعت کاربردهای گسترده ای دارند و مبحث بسیار مهم و گسترده ای دارند کتابی که در اینجا قرار داده ایم آشنایی با شیرهای صنعتی است که در آن در مورد انواع شیرها و جزییات مربوط به کارکرد آنها توضیح داده شده است، فصلهای موجود در این کتاب عبارتند از:
فصل ۱: انواع شیرهای صنعتی و کاربرد آن
فصل ۲: نحوه انتخاب شیرها
فصل ۳: افت فشار در شیرها
فصل ۴: روش تنظیم شیرهای خودکار
فصل ۵: روانکاری شیرها
پسورد
فایل : www.lianbooks.com
برچسبها: انواع valve ها, انواع شیرهای صنعتی, انواع ولوها, جزوه آموزشی valve
نام کتاب :
محاسبات مربوط به پمپ، کمپرسور و توربین
زبان :
فارسی
نویسنده :
شرکت ره آوران فنون پتروشیمی
نوع فایل :
PDF
حجم کتاب :
2.1MB
تعداد صفحات :
122
پمپ ها و کمپرسور ها و توربین ها در صنایع بسیار مورد استفاده قرار می گیرند این پی دی اف حاوی فرمولها و روابط حاکم بر این تجهیزات است. و به صورت تئوری اتفاقات در این تجهیزات را توضیح می دهد.
پسورد
فایل : www.lianbooks.com
برچسبها: توربین, دانلود توربین, دانلود پمپ, دانلود کمپرسور
نام کتاب :
دانلود رایگان کتاب آشنایی با کمپرسورهای گریز از مرکز
زبان :
فارسی
نویسنده :
علی شایگان
نوع فایل :
PDF
حجم کتاب :
2.8MB
تعداد صفحات :
42
کمپرسورها در صنعت خصوصا در صنعت نفت و گاز و پتروشیمی بسیار مورد استفاده قرار می گیرند. کمپرسورها خود انواع مختلفی دارند که مهترین نوع آن که کاربرد بیشتری در صنعت دارد کمپرسورهای گریز از مرکز است این کتاب تبدیل شده پاورپوینت به PDF است که در مورد کمپرسور سانتریفیوژ است و محتوی مطالب زیر است:
کمپرسور سانتریفیوژ (گریز از مرکز) , تراکم در کمپرسور های گریز از مرکز, ویژگی های کمپرسورهای گریز از مرکز, اجزای کمپرسور, آب بندهای کمپرسور, surging در کمپرسور، سیستم کنترل surg، روشهای مقابله با پدیده سرج
پسورد
فایل : www.lianbooks.com
برچسبها: آب بندی در کمپرسور, اجزای کمپرسور, اجزای کمپرسور سانترفیوژ, اجزای کمپرسور گریز از مرکز
نام کتاب :
دانلود فیلم آموزشی شیر دروازه ای (gate valve)
زبان :
english
نویسنده :
نوع فایل :
MP4
حجم کتاب :
5.3MB
تعداد صفحات :
Gate valve یا شیر دروازه ای در صنعت بسیار مورد استفاده قرار میگیرد، در اینجا یک فیلم کوتاه آموزشی قرار داده ام که در آن اجزا و کارکرد این نوع شیر را بسیار خوب توصیف کرده است.
پسورد
فایل : www.lianbooks.com
برچسبها: Gate valve, valve چیست, آموزش valve, آموزش ولو
نام کتاب :
دانلود فیلم آموزشی توریبن گاز
زبان :
english
نویسنده :
نوع فایل :
flv
حجم کتاب :
3.6MB
تعداد صفحات :
توربین گاز در تمامی صنعتها بسیار مورد استفاده قرار میگیرد و برای تولید نیروی محرکه از آن استفاده می شود. در اینجا فیلمی کوتاه قرار داده شده است که در آن اجزای توربین گاز به همراه توضیحی کوتاه از آنها بیان می شود.
پسورد
فایل : www.lianbooks.com
برچسبها: gas turbine, اجزای توربین گاز, توربین گاز, توربین گاز چیست
نام کتاب :
آموزش انواع کمپروسور ها
زبان :
english
نویسنده :
نوع فایل :
PDF
حجم کتاب :
12MB
تعداد صفحات :
42
این کتاب درواقع PDF شده یک پاورپوینت هست که مربوط به انواع کمپرسورهاست شامل موارد زیر می باشد:
انواع کمپرسورها، قطعات کمپرسور سانتریفیوژ، طریقه کارکرد کمپرسور سانتریفیوژ، کمپرسور محوری، قطعات کمپرسور محوری
پسورد
فایل : www.lianbooks.com
برچسبها: اجزای کمپرسور سانتریفیوژ, انواع کمپرسورها, طریقه کارکرد کمپرسور سانتریفیوژ, قطعات کمپرسور سانتریفیوژ
نام کتاب :
دانلود فیلم آموزشی توربین
زبان :
english
نویسنده :
نوع فایل :
flv
حجم کتاب :
3.5MB
تعداد صفحات :
توربین از دستگاههای بسیار مهم صنعتی است که برای تولید نیروی محرکه مورد استفاده قرار می گیرد و از این نیروی محرکه برای کار پمپ ها و کمپرسورها و یا تولید برق مورد استفاده قرار می گیرد.
پسورد
فایل : www.lianbooks.com
برچسبها: اجزای توربین, توربین, توربین چیست, دانلود فیلم آموزشی توربین

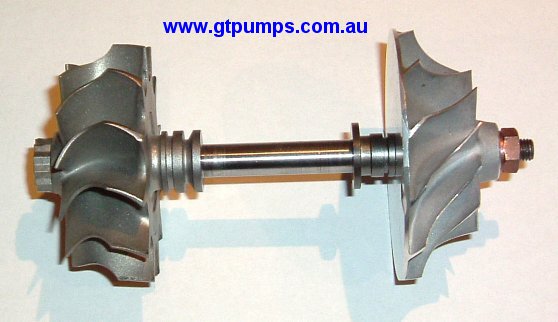

توربوماشین دستگاهی است که در آن حرکت یک سیال غیر محبوس بنحوی تغییر داده می شود که قدرت را به یک محور انتقال دهد یا از آن قدرت بگیرد و یا به نحوی که باعث ایجاد نیروی جلوبرنده شود.ماشین هایی را در نظر بگیرید که قدرت را از محور به سیال منتقل می نمایند. این قدرت توسط عضوی به نام روتر. چرخ و یا پروانه که تعدادی پره دارد و روی محور سوار شده است به سیال منتقل می گردد. این ماشین ها به نام های زیر شناخته می شوند:
1- پمپ. توربوماشینی است که سیال آن مایع است.
2- کمپرسور. با انتقال قدرت به گاز. فشار زیاد و سرعت کمی به آن می دهد.
3- فن موجب حرکت گاز می شود و تغییر مختصری در فشار آن ایجاد می کند.
4- دمنده. فشار و سرعت قابل توجهی به گاز می دهد.به توربوماشین هایی که در آن ها قدرت از سیال به محور انتقال یابد توربین گوییم. توربین ها به دو دسته تقسیم می شوند:در یک توربین ضربه ای فشار استاتیک سیال در حین گذر از بین پره های چرخ تغییر نمی کند. چرخ پلتون از این نوع است. در توربین های عکس العملی فشار استاتیک سیال در حین جریان بین پره ها مرتبا کاهش می یابد. یعنی در این جریان سیال دچار انبساط می شود و هر جفت پره مجاور بمثابه یک نازل متحرک عمل می کنند.به توربوماشین های مثل موتور جت که نیروی جلوبرنده ایجاد می کنند موتور جلوبرنده گویند. عموما در این ماشین ها از احتراق سوخت استفاده می شود. اگر هوای لازم جهت احتراق یک دیفیوزر از محیط اطراف گرفته شود یک ماشین تنفس هوایی خواهیم داشت که عینا مانند موتور جت است. از طرف دیگر اگر عامل اکسید کننده توسط ماشین حمل شود تا بتواند در خارج از جو نیز عمل احتراق را انجام دهد آن را راکت گویند. سوخت راکت می تواند جامد یا مایع باشد.
نازل وسیله ای است که به ازای کاهش فشار در جهت جریان سرعت سیال را افزایش می دهد. شیپوره واگرا یا دفیوزر چیست؟
وسیله ای است که به ازای کاهش سرعت فشار جریان را افزایش می دهد.بعضی از قانون های ترمودینامیک در مورد نازل ها:
1- کارمحوری ندارند.
2- با توجه به تغییر کم ارتفاع تغییر انرژی پتانسیل سیال گذرنده از نازل ها ناچیز می باشد.
3- در بسیاری از موارد می توان از انتقال حرارت در آنها صرفه نظر کرد.
توربین ها و کمپرسور ها و دمنده ها
توربین وسیله ای است که در آن از یک سیا کار محوری تولید می شود.کمپرسور وسیله ای است که با اعمال کار محوری روی یک سیال باعٍ افزایش فشار در آن می شود.دمنده وسیله ای است که از آن در حرکت دادن یک سیال از یک محل به محل دیگر استفاده می شودسبب افزایش فشار گاز به میزان کم می شود.
بعضی از قوانین جاری برای این وسایل:
در این وسایل می توان از انرژی پتانسیل در آنها صرفه نظر کرد.تغییرات انرژی جنبشی در آنها بسیار کم می باشد.میزان انتقال حرارت وابسته به میزان عایق بندی در انها دارد.در توربوماشین های دوار با توجه به زیاد بودن سرعت میزان انتقال حرارت کم می باشد.در توربوماشین های رفت وبرگشتی تغییرات انتقال حرارت بسیار مهم می باشد.آنتالپی در این وسایل اگر در جهت جریان در نظر گرفته شود مهم می باشد.معمولا در توربین ها آنتالپی کاهش یافته و در کمپرسور ها افزایش می یابد.
محفظه اختلاط:
محفظه اختلاط وسیله ای است که برای مخلوط کردن مستقیم چند جریان ورودی و سرانجام خروج جریان مخلوط شده از یک خروجی مورد استفاده قرارمی گیرد.در محفظه اختلاط کار جریان محوری وجود ندارد.هیچ گونه انتقال حرارت در آنها وجود ندارد.میزان تغییرات انرژی جنبشی و پتانسیل ناچیز می باشد.و دربسیاری از موارد در حالت پایا میزان دبی خروجی با ورودی برابر می باشد.
فرآیند اختناق:
زمانی یک سیال جاری به طور ناگهانی با مانعی در مسیر جریان مواجه شده و در نتیجه فشارش افت پیدا می کند. حال این مانع می تواند یک شیر نیمه باز یا یک صفحه سوراخ دار مانند اورفیس باشد.کار محوری در آن وجود ندارد.تغییرات انرژی جنبشی و پتانسیل ناچیز دارد.از انتقال حرارت در آن هم می توان صرفه نظر کرد.در فرآیند اختناق آنتالپی ورودی و خروجی با همدیگر برابر هستند.
نازل ها:
نازل همگرا:نازلی است که مساحت آن در امتداد جریان کاهش یابد.حداکثر سرعت در یک نازل همگرا سرعت صوت می باشد. برای شتاب دادن به سیال در سرعت های مادون صوت باید نازل ما همگرا باشد.نازل واگرا:نازلی است که مساحت آن درامتداد جریان افزایش یابد.جهت رسیدن به سرعت های مافوق صوت از یک نازل واگرا استفاده می شود.
نازل های همگرا-واگرا
نازل های همگرا-واگرا نازل هایی هستند که در انها سطح مقطع در امتداد جریان ابتدا کاهش و سپس افزایش می یابد.این نوع نازل ها از سه قسمت که متشکل از یک نازل همگرا و گلوگاه و نازل واگرا می باشد تشکیل شده است.اگر جریان در بخش واگرای نازل مافوق صوت باشد گلوگاه باید دارای عدد ماخ یک باشد.
گلوگاه:
محل اتصال نازل همگرا به واگرا می باشد و قسمتی از دستگاه است که کمترین سطح مقطع را دارا می باشد.
حالت خفگی:
در شرایط سکون معین حداکثر دبی جرمی موقعی که از یک مجرا عبور می کند که گلوگاه در حالت بحرانی قرار داشته باشد یا دارای عدد ماخ یک باشد این حالت رو خفگی گویند.
سرعت صوت:
سرعت صوت شدت انتشار یک موج فشاری با توان بی نهایت کوچک است که از میان یک سیال ساکن عبور می کند.
عدد ماخ:یک عدد بدون بعد می باشد. که برابر است با سرعت واقعی سیال بر روی سرعت صوت.
حالت سکون:
زمانی که یک سیال از یک سرعت خاص به حالت توقف در آید گوییم به حالت سکون رسیده است.
امواج ضربه ای:
نواحی خیلی نازکی هستند که در جریان های مافوق صوت هستند که تغییرات خواص در عرض آنها شدید است. این فرآیند از نوع برگشت ناپذیر بوده و نمی توان آن را آیزونتروپیک فرض کرد.اگر امواج ضربه ای در صفحه عمود بر امتداد جریان رخ دهد آن موج را ضربه ای قائم می نامیم. و در صورتی که غیر عمود باشد آن را موج ضربه ای مایل می نامیم.در امواج ضربه ای قائم جریان های بالا دست و پایین دست در امتداد هم واقعند.جریان در عرض یک موج ضربه ای آدیاباتیک است پس آنتالپی کلی در عرض یک موج ضربه ای ثابت می ماند.در موج ضربه ای قائم آنتالپی سکون ثابت می ماند ودر نتیجه برای گاز های آیده آل دمای سکون هم ثابت می ماند.در امواج ضربه ای جریان جلو موج ضربه ای باید مافوق باشد و در پشت موج ضربه ای مایل معمولا جریان مافوق صوت است. برای موج ضربه ای قائم جریان پایین دست همواره مادون صوت است.مادون صوت بودن سرعت جریان شرط لازم برای ایجاد موج ضربه ای قائم است.
ابتدا چند خصوصیت مهم جریان ایزونتروپیک رو بیان کرده. اولا با کاهش سطح مقطع از شرلیط سکون تا مقطعی که عدد ماخ آن برابر یک می باشد انبساط بصورت یک جریان مادون صوت صورت می پذیرد. این مقطع گلوگاه یا مقطع صوتی و خواص سیال در آن خواص بحرانی نامیده می شود. بعد از گلوگاه مساحت افزایش یافته و شرایط جریان مافوق صوت برقرار می شود. این بخش از انبساط در مقایسه با ناحیه بالا دست گلوگاه که بخش همگرا نامیده می شود به بخش واگرا موسوم است. شکل هندسی شیپوره هایی که برای انبساط ایزونتروپیک سیال تا فشار محیط بالاتر از بحرانی طراحی می شوند.شیپوره هایی که بمنظور انبساط ایزونتروپیک تا فشاری کمتر از فشار بحرانی طرح می شوند یک بخش واگرا نیز خواهند داشت که شیپوره های همگرا-واگرا یا دولاوال نامیده می شوند. از این مبحث می توان نتیجه گرفت که عملکرد شیپوره تبدیل آنتالپی سیال به انرژی جنبشی و به طریقی موثر وبا راندمان است. در مقابل شیپوره دیفیوزر وجود دارد که انرژی جنبشی را به آنتالپی تبدیل می کند.یک نکته بسیار مهم این است که با انتخاب فواصل بینابینی متفاوت و کاهش فشارهای مختلف می توان به اشکال هندسی مختلفی دست یافت. با این همه برای یک دسته شرایط معلوم سطح گلوگاه و سطح خروجی تمام آنها یکسان خواهد بود.
خواص سکون
در بخش های قبلی در بررسی جریان ایزونتروپیک خواص سیالی که دارای سرعت صفر باشد را خواص سکون نامیدیم و بیان کردیم که در جریان یک بعدی آدیاباتیک در هر محلی از جریان به سرعت صفر برسیم آنتالپی یکسانی خواهیم داشت. حال به طور ساده می توان فرض کرد که اگر در هر نقطه از این جریان آدیاباتیک سرعت جریان در یک فرآیند خیالی بطور ایزونتروپیک در همان نقطه به صفر برسد به همان آنتالپی سکون خواهد رسید.از طرف دیگر اگر جریان آدیاباتیک و یک بعدی نباشد احتمالا در هر نقطه پس از از توقف ایزنتوپیک جریان به آنتالپی متفاوتی خواهد رسید. بنابراین با این روش در تمام موارد می توانیم در هر نقطه از جریان آنتالپی سکون یا هر خاصیت سکون ایزونتروپیک محلی نامید.حال می دانیم که در جریان آدیاباتیک یک بعدی بایستی در تمام نقاط آنتالپی سکون یکسان باشد و برعکس اگر برای یک جریان یک بعدی خاص بدانیم که آنتالپی سکون در تمام نقاط یکسان است می توانیم نتیجه بگیریم که جریان آدیاباتیک می باشد. بطوری که عموما آگاهی از نحوه تغییرات خواص سکون ایزونتروپیک محلی می تواند طبیعت جریان را بسیار روشنتر کند. پی حالا می توانیم بگوییم که خواص سکون" ایزونتروپیک محلی" خواصی هستند که در هر نقطه از یک جریان معین با یک فرآیند فرضی ایزونتروپیک که در انتها سرعت به صفر می رسد به آنها می رسیم. شرایط اولیه این فرآیند فرضی شرایط جریان واقعی در نقطه مورد نظر هستند.
موج ضربه ای قائم:
همان طور که گفتیم که یک موج ضربه ای مشابه موج صوتی است با این تفاوت که مدت محدودی دارد و خاطرنشان کردیم که در آن تغییرات خواص جریان در فاصله بسیار کوچکی رخ می دهد. در حقیقت ضخامت موج بقدری کم است که در محاسبات می توانیم از آن صرفه نظر کنیم خواص جریان در عرض جبهه موج بطور ناپیوسته تغییر می کند. همچنین بیان کردیم که موج ضربهای نسبت به سیال با سرعتی بیش از سرعت موج صوتی حرکت می کند. اکنون به بحث خودمان در رابطه با امواج ضربه ای می پردازیم.تقریبا در تمام جریان های مافوق صوت می توان انتظار داشت که موج ضربه ای رخ دهد.
موج ضربه ای قائم را می توان به عنوان یک سطح مستوی ناپیوستگی در خصوصیات جریان عمود بر جهت جریان تصور کرد. از این رو حجم کنترل به طور بسیار کوچک در نظر گرفته می شودکه موج ضربه ای را شامل می شود. اگر چه ابعاد این حجم کنترل کوچک است ولی قوانین اصلی در مورد آن به صورت دیفرانسیلی نیستند. زیرا در این حالت خصوصیات جریان در گذر از طول بسیار کوچک حجم کنترل تغییرات محدودی دارند. بنابراین در معادلات حاصله کمیات دفرانسیلی که ناشی از عواملی مانند تغییر سطح هستند قابل صرفه نظرند. از این رو جریان داخل سطح کنترل را می توان با سطح مقطع ثابت در نظر گرفته و بعلاوه برای حجم کنترل انتخابی از اصطکاک لایه مرزی و انتقال حرارت صرفنظر نمود.
موج ضربه ای مایل: موج ضربه ای مایل یک موج صفحه ای است که قائم برآن با راستای جریان زاویه ای می سازد. معمولا تغییرات راستای جریان بطرف موج متمتیل است و در امواج ضربه ای مایل دو بعدی همواره چنین است. بعلاوه از آنجا که فقط سرعت متاثر از موج ضربه ای است در امواج ضربه ای ضعیف ممکن است که جریان حاصله از موج ضربه ای هنوز هم مافوق صوت باشد. از این رو پس از امواج ضربه ای مایل هم شرایط مادون صوت و هم شرایط مافوق صوت امکان پذیر است. در مورد جریان های متقارن سه بعدی مافوق صوت سطوح موج ضربه ای بجای اینکه به شکل صفحات مایل باشند بصورت مخروطی اند که معمولا امواج مخروطی نامیده می شوند. از بررسی قبلی امواج قائم نتیجه می شود که موج ضربه ای انبساطی مایل نمی تواند وجود داشته باشد. با این وجود در جریان های مافوق صوت انبساطهای سریعی یافت می شود که در یک ناحیه باریک به شکل بادبزن بوجود می آید. اینها امواج انساطی مایل یا انبساطهای پرانتل-مایر نامیده می شوند.
توضیحی در مورد جت های آزاد:
جت آزاد به عنوان جریانی از سیال در نظر گرفته می شود که از مجرائی خارج شده و به ناحیه نسبتا بزرگی وارد می شود که محتوی سیالی است که سرعت آن به موازات امتداد جریان جت است. قبل از بررسی کارکرد شیپوره ها و دیفیوزرها بایستی برخی از مشخصه های اصلی جت های آزاد مورد بررسی قراردهیم.ابتدا وضعیتی را در نظر می گیریم که سیال با جریان مادون صوت از شیپوره به داخل اتمسفر جریان می یابد. نشان می دهیم که در چنین جریان هائی فشارخروجی سیال با فشار اتمسفر محیط برابر است. اگر فشار اتمسفر کمتر از فشار جت می بود یک انبساط جانبی در جت صورت می گرفت. این عمل مطابق تئوری جریان ایزنتروپیک سرعت جت را کاهش می دهد و در نتیجه فشار در جت لزوما افزایش می یابد. در این صورت وضعیت بدتر می شد و بدیهی است که ادامه این عمل یک حادثه است. از طرف دیگر این فرض را در نظر بگیرید که فشار اتمسفر از فشار جت بیشتر باشد. آنگاه باید طبق تئوری جریان ایزنتوپیک جت منقبض شده و سرعت افزایش یابد. این امر باعث بیشتر شدن فشار در جت شده و وضعیت را بدتر می کند. واضح است که هر دو امکان دارد که منجر به ایجاد یک ناپایداری در جریان جت شود. از اینجا معلوم شده که جت آزاد مادون صوت پایدار است که می توانیم نتیجه بگیریم که فشار جت بایستی با فشار محیط برابر باشد. با این وجود اگر جت مافوق صوت باشد لزومی ندارد که فشار محیط با فشار خروجی برابر باشد. فشار خروجی می تواند برای حالات دو بعدی از طریق یک دسته امواج ضربه ای و انبساطی مایل و برای حالات سه بعدی متقارن از طریق امواج مخروطی با فشار محیط برابر شود.
کارکرد شیپوره ها(نازل ها(
حال از روی مشاهدات تجربی می توانیم بررسی کنیم که هنگامی که یک شیپوره تحت شرایطی که برای آن طراحی نشده است قراربگیرد چه پیش می آید. ابتدا شیپوره همگرایی شکل که برای فشار خروجی برابر فشار بحرانی و در نتیجه برای عدد ماخ خروجی واحدطراحی شده است را در نظر می گیریم. حال باید توجه کنیم که یک محفظه بزرگ بنام محفظه پلنوم به خروجی شیپوره متصل می باشد. در حالی که شرایط سکون ورودی شیپوره را ثابت نگه می داریم. با یک فشار پلنوم که کمی از فشار سکون کمتر است شروع می کنیم. این امر باعث می شود که سرتاسر آن مادون صوت است. حال سیال بصورت یک جت آزاد مادون صوت به محیط تخلیه می گردد. برای این نوع جریان اثرات غیر ایزنتروپیک خیلی کوچک است. مادامی که فشار پلنوم کاهش داده شود در سراسر جریان عدد ماخ افزایش خواهد یافت. نهایتا در گلوگاه شرایط صوتی ایجاد می شود. زمانی که فشار پلنوم مربوط به فشار بحرانی است. کاهش بیشتر فشار در محفظه پلنوم اثری بر جریان داخل شیپوره نمی گذارد و گفته می شود که شرایط خفگی کار می کند. یک توضیح فیزیکی ساده از این عمل را می توان بصورت زیر عرضه کرد:هنگامی که شرایط صوتی در گلوگاه برقرار گردید سیال در این ناحیه با همان سرعتی که اغتشاشات فشاری می توانند به بالا دست بروند که به پاین دست جریان می یابد.بنابراین تغییرات فشار ناشی از کاهش بیشتر فشار نمی تواند بر بالا دست گلوگاه که بعنوان یک سد عمل می کند تاثیر بگذارند. پس تحت این شرایط در بالادست گلوگاه نمی تواند تغییری رخ دهد. هنگامی که فشار پلنوم بیشتر کاهش داده می شود فشار جت درورود به محفظه پلنوم در فشار بحرانی باقی می ماند. حال اختلاف فشاری بین جت و محیط بوجود می آید و این حالت تنها هنگامی در یک جت آزاد امکان پذیر است که عدد ماخ جریان برابر واحد یا بزرگتر از واحد باشد. سپس همینطور که قبلا بیان شد از طریق یک دسته امواج انبساطی و ضربه ای مایل فشار جت به فشار محیط می رسد. بنابراین می توان نتیجه گرفت که شیپوره همگرا را می توان به عنوان یک شیر محدود کننده عمل کرده و بازای هر دسته شرایط سکون معین امکان عبور یک دبی حداگثر را بدهد
انواع کاویتاسیون که ممکن است در پمپ ها اتفاق بیافتد:
- کاویتاسیون تبخیری (نارسایی NPSHa) :
شایعترین نوع کاویتاسیون می باشد و حدود 70% از کاویتاسیون ها را در بر می گیرد. برای جلوگیری از این نوع کاویتاسیون، مقدار NPSHa در سیستم باید از مقدار NPSHr (حداقل انرژی مورد نیاز پمپ که توسط کارخانه سازنده توسط منحنی هایی به همراه کاتالوگ پمپ ارائه می گردد) بیشتر باشد.برای جلوگیری از صدمات ناشی از این نوع کاویتاسیون، راهکار های زیر پیشنهاد می گردد:
1- کاهش دما که مقدار هد ناشی از فشار بخار سیال را کاهش دهد، هرچه دما کمتر باشد در نتیجه فشار اشباع متناظر به آن کمتر خواهد شد و در نتیجه احتمال کمتر شدن این فشار نسبت به فشار داخل پمپ افزایش می یابد . بنابراین وقتی خواستید که سیال با دمای بالا را پمپ کنید بسیار باید به این نوع کاویتاسیون دقت کنید.
2- افزایش تراز مایع در مخزن مکش که مقدار هد استاتیکی را افزایش می دهد.
3- بهبود و اصلاح پمپ شامل موارد زیر :
- کاهش سرعت که مقدار Hf(هد ناشی از افت) را کاهش می دهد.
- افزایش قطر چشمه پره
- بکار بردن دو پمپ کوچکتر بصورت موازی که موجب کاهش افد هد می شود.
در این شرایط مایع مجبور می شود از ناحیه پر فشار پمپ به طرف ناحیه کم فشار آن در عرض پره بازگردش کند. وقتی در قسمت مکش یا تخلیه جریان گردابی ایجاد می شود که ناشی از سرعت بالای سیال می باشد جریان سیال برعکس شده و در خلاف جریان حرکت جریان عادی سیال باز گردش می کند.
باز گردش سیال باعث می شود که قطر مفید عبور سیال در قسمت مکش و تخلیه کاهش یابد و باعث کاهش فشار سیال گردد(مطابق اصل برنولی). با کاهش فشار و رسیدن فشار به فشار بخار سیال پدیده کاویتاسیون ایجاد می شود.
این نوع کاویتاسیون به دو حالت اتفاق می افتد :
اول اینکه مایع داخل محفظه پمپ با سرعت موتور باز گردش کرده و یکباره حرارتش افزایش پیدا کرده و فوق گرم می شود.
دوم وقتی که سیال مجبور می شود که از میان آب بند ها و درزهای بین قطعات به سرعت عبور کند در این حالت حرارت بالا باعث تبخیر مایع خواهد شد.
صدمات ناشی از کاویتاسیون در پمپ های باز بیشتر در لبه تیغه های ایمپلر سمت چشم پره و در نوک تیغه ها تا قطر خارجی ایمپلر اتفاق می افتد. در پمپ های با ایمپلر بسته این صدمات روی نوار های سایشی بین پرهو بدنه محفظه ایجاد می شود.
برای بهبود و تصحیح شرایط در حالت ایمپلر باز باید ایمپلر را به گونه ای تنظیم کرد که تلرانس بین تیغه ها و محفظه دقیقا تصحیح شود.در پمپ های پره بسته امکان تصحیح شرایط نیست اما لازم است جریان محصور شده در قسمت تخلیه پمپ آزاد شود.
فضای آزاد بین نوک پره و زبانه باید معادل 4% قطر پره باشد. صدمات ناشی از این نوع کاویتاسیون بیشتر در نوک تیغه های خارجی پره و پشت زبانه، روی دیواره محفظه داخلی دیده می شود.
- کاویتاسیون از نوع مکش
مکش هوا می تواند به اشکال مختلف در لوله ها و نقاط دیگر پمپ اتفاق بی افتد. مثلا در صورت ایجاد خلا در پمپف هوا می تواند به درون لوله ها وارد شود. یکی از این نمونه ها پمپبالاکش (Lift pump) می باشد. هوا از راههای زیر می تواند وارد پمپ شود.
1- آببند شفت پمپ
2- آببند ساق متصل به صفحه شیر در لوله مکش
3- رینگ های اتصالی لوله مکش
4- واشر های آب بند صفحه فلنج در اتصالات لوله
5- ارینگ ها و اتصالات پیچی در قسمت مکش
6- ارینگ ها و آب بندهای ثانویه در آب بندهای تک
7- سطوح آب بندهای مکانیکی تک
8- از طریق حباب ها و حفره های هوا در لوله مکش
9- از طریق مایعات کف کننده
راه های جلوگیری از کاویتاسیون نوع مکش هوا:
1- آب بندی و بستن تمام سطوح، صفحات فلنج ها و واشر ها
2- درزبندی و بستن رینگ های آب بند و آببندهای ساقه متصل به صفحه شیر در لوله مکش
3- نگه داشتن سرعت سیال به میزان 8 فوت بر ثانیه (با افزایش قطر لوله)
4- استفاده از آب بند های مکانیکی دوبل
منبع:
http://www.mkhorasani.blogfa.com
پمپ کاربردهای فراوان در صنعت و حتی در وسایل نقلیه دارد. مانند پمپ بنزین یا پمپ آب خودرو تا پمپهای بزرگ برای پر کردن حوضچههای تعمیر کشتی.
تعریف پمپ: به طور کلی پمپ به دستگاهی گفته می شود که انرﮊی
مکانیکی را از یک منبع خارجی اخذ و به سیال مایعی که از آن عبور می کند،
انتقال می دهد. در نتیجه انرﮊی سیال پس از خروج از این دستگاه (پمپ) افزایش
می یابد. در پمپ ها تغییرات انرﮊی سیال همواره به صورت تغییر فشار سیال
مشاهده می گردد. از پمپها برای انتقال سیال به یک ارتفاع معین و یا جا به
جایی آن در یک سیستم لوله کشی و یا هیدرولیک استفاده می نمایند. به عبارت
کلی تر از پمپ برای انتقال سیال از یک نقطه به نقطه دیگر استفاده می کنند.
پمپها دارای انواع مختلفی هستند که هرکدام دارای کاربرد خاصی می باشند.
مهمترین پمپهایی که در این واحد استفاده شده اند عبارتند از:
1. پمپهای سانتریفوﮊ. 2. پمپهای رفت و برگشتی. 3. پمپهای چرخ دنده ای.
پمپهای سانتریفوﮊ: این پمپها از نوعی می باشند که انتقال انرﮊی از آنها به سیال به طور دائمی انجام می پذیرد. پمپهای سانتریفوﮊ معمولا نیروی محرکه خود را از طریق یک الکترو موتور (موتور الکتریکی) دریافت می کنند. انتقال نیروی محرکه از موتور به پمپ از طریق یک محور به نام شَفت منتقل می شود. شَفت موتور به وسیله نوعی تجهیزات مکانیکی به نام کوپلینگ به شَفت پمپ متصل شده است. به این ترتیب انتقال نیرو به راحتی از طریق شفت موتور الکتریکی به شفت پمپ منتقل می گردد.
پمپ های سانتریفوﮊ دارای یک محفظه هستند که حلزونی شکل است و پوسته یا کِیسینگ نامیده می شود و درون آن یک یا چند چرخ قرار دارند که روی یک محور (شفت) نصب شده اند. هر چرخ مجهز به تعدادی پره می باشد. انتقال انرﮊی به سیال در این قسمت انجام می شود. برای اینکه از محل خروج شفت از کِیسینگ پمپ سیالی خارج نشود و اصطلاحا نشتی به خارج نداشته باشیم از ابزاری به نام مکانیکال سیل استفاده شده است. نکته بسیار مهم در مورد این نوع پمپها هواگیری یا پرایم کردن پمپ پیش از روشن کردن آنها می باشد. یعنی پس از لاین آپ نمودن پمپ و اطمینان از ورود سیال به داخل پمپ، باید از خروج کامل هوا یا گاز حبس شده در داخل پمپ نیز اطمینان حاصل نمود. از این نوع پمپها در ابعاد و اندازه های مختلف برای مصارف گوناگون ساخته می شوند.
پمپهای رفت وبرگشتی: این نوع پمپها وسایلی هستند که انتقال انرﮊی از آنها به سیال به صورت پریودیک و دوره ای می باشد. نیروی محرکه این نوع پمپها نیز غالبا توسط موتورهای الکتریکی تامین می گردد. در این نوع پمپها حرکت چرخشی میل لنگ تبدیل به حرکت رفت و آمدی پیستونی در یک سیلندر می شود. با عقب رفتن پیستون در سیلندر ایجاد مکش شده و در نتیجه مایع از طریق یک شیر ورودی داخل سیلندر می گردد. با حرکت پیستون به طرف جلو دریچه ورودی بسته و مایع از طریق شیر خروجی به خارج هدایت می گردد. شیرهای ورودی و خروجی یکطرفه بوده و طوری ساخته شده اند که در مراحل رفت و آمد پیستون، از ورود مایع داخل سیلندر به قسمت کم فشار و بالعکس ممانعت شود. اگر بجای پیستون، پلانجری در داخل سیلندر رفت و آمد کند در این حالت به آن پمپ پلانجری می گویند. در ضمن چنانچه پلانجر دیافراگمی را حرکت دهد پمپ از نوع دیافراگمی است. فرق میان پیستون وپلانجر در این است که طول سر پیستون کوتاه تر از مسافتی است که پیستون درون سیلندر طی می نماید، در حالی که طول پلانجر بیشتر از طول مسافت طی شده توسط آن در داخل سیلندر می باشد. از طرفی در پمپهای پیستون از حلقه یا رینگی جهت آب بندی پیستون و سیلندر استفاده شده است که روی بدنه پیستون قرار گرفته و همراه آن حرکت می کند، در حالیکه در پمپهای پلانجری این رینگ روی سیلندر قرار دارد و ثابت است. این پمپها معمولا کم ظرفیت هستند ولی فشار خروجی سیال را می توانند تا مقدار زیادی افزایش دهند. بنابراین از این پمپها در جاهایی که نیاز به جا به جا کردن سیالی با حجم کم ولی فشار بالا می باشد استفاده می کتتد. در ضمن باید به این نکته نیز توجه داشت که جریان سیال در این پمپها به صورت غیر یکنواخت می باشد. نکته بسیار مهم در مورد این پمپ ها آن است که هرگز نباید آنها را در حالیکه شیر خروجی پمپ (دیسچارج پمپ) بسته است روشن نمود
پمپهای چرخ دنده ای یا گی یِر پمپ: این پمپها نوعی از پمپهای گردشی یا روتاری می باشند. پمپ های چرخ دنده ای از دو قسمت متمایز تشکیل شده اند، یکی قسمت جداره ثابت و دیگری قسمت دوار که شامل یک محور گردان با چرخ دنده می باشد. در پمپ های چرخ دنده ای مقداری مایع بین دنده های چرخ دنده پمپ به اصطلاح به تله می افتد و در اثر چرخیدن چرخ دنده ها این مایع به قسمت خروجی پمپ رانده می شود. این پمپ ها به گونه ای ساخته می شوند که در آنها فاصله میان اجزاء گردنده و جداره ثابت بسیار کم می باشد. کار برد این پمپها برای جا به جایی مایع با حجم کم و فشار متوسط می باشد. نکته مهم در مورد این پمپها آن است که هرگز نباید آنها را در حالیکه شیر خروجی پمپ (دیسچارج پمپ) بسته است روشن نمود؛ چرا که در این حالت، اگر هیچ شیر اطمینانی (سِیفتی وَلو) در مسیر دیسچارج پمپ وجود نداشته باشد، یا خود پمپ از بین می رود و یا اینکه لوله دیسچارج می شکند.
کاویتاسیون : این پدیده یکی از خطرناکترین حالتهایی است که ممکن است برای یک پمپ به وجود آید. آب یا هر مایع دیگری، در هر درجه حرارتی به ازای فشار معینی تبخیر می شود. هرگاه در حین جریان مایع در داخل چرخ یک پمپ، فشار مایع در نقطه ای از فشار تبخیر مایع در درجه حرارت مربوطه کمتر شود، حبابهای بخار یا گازی در فاز مایع به وجود می آیند که به همراه مایع به نقطه ای دیگر با فشار بالاتر حرکت می نمایند. اگر در محل جدید فشار مایع به اندازه کافی زیاد باشد، حبابهای بخار در این محل تقطیر شده و در نتیجه ذراتی از مایع از مسیر اصلی خود منحرف شده و با سرعتهای فوق العاده زیاد به اطراف و از جمله پره ها برخورد می نمایند. در چنین مکانی بسته به شدت برخورد، سطح پره ها خورده شده و متخلخل می گردد. این پدیده مخرب در پمپ ها را کاویتاسیون می نامند. پدیده کاویتاسیون برای پمپ بسیار خطرناک بوده و ممکن است پس از مدت کوتاهی پره های پمپ را از بین ببرد. بنابراین باید از وجود چنین پدیده ای در پمپ جلو گیری گردد. کاویتاسیون همواره با صدا های منقطع شروع شده و سپس در صورت ادامه کاهش فشار در دهانه ورودی پمپ، بر شدت این صدا ها افزوده می گردد. صدای کاویتاسیون مخصوص ومشخص بوده وشبیه برخورد گلوله هایی به یک سطح فلزی است. همزمان با تولید این صدا پمپ نیز به ارتعاش در می آید. در انتها این صداهای منقطع به صداهایی شدید ودائم تبدیل می گردد و در همین حال نیز راندمان پمپ به شدت کاهش می یابد.
از ویکیپدیا، دانشنامهٔ آزاد.
با توجه به نفوذ روز افزون سيستم هاي هيدروليکي در صنايع مختلف وجود پمپ هايي با توان و فشار هاي مختلف بيش از پيش مورد نياز است . پمپ به عنوان قلب سيستم هيدروليک انرژي مکانيکي را که توسط موتورهاي الکتريکي، احتراق داخلي و ... تامين مي گردد به انرژي هيدروليکي تبديل مي کند. در واقع پمپ در يک سيکل هيدروليکي يا نيوماتيکي انرژي سيال را افزايش مي دهد تا در مکان مورد نياز اين انرژي افزوده به کار مطلوب تبديل گردد.
فشار اتمسفر در اثر خلا نسبي بوجود آمده به خاطر عملکرد اجزاي مکانيکي پمپ ، سيال را مجبور به حرکت به سمت مجراي ورودي آن نموده تا توسط پمپ به ساير قسمت هاي مدار هيدروليک رانده شود.
حجم روغن پر فشار تحويل داده شده به مدار هيدروليکي بستگي به ظرفيت پمپ و در نتيجه به حجم جابه جا شده سيال در هر دور و تعداد دور پمپ دارد. ظرفيت پمپ با واحد گالن در دقيقه يا ليتر بر دقيقه بيان مي شود.
نکته قابل توجه در در مکش سيال ارتفاع عمودي مجاز پمپ نسبت به سطح آزاد سيال مي باشد ، در مورد روغن اين ارتفاع نبايد بيش از 10 متر باشد زيرا بر اثر بوجود آمدن خلا نسبي اگر ارتفاع بيش از 10 متر باشد روغن جوش آمده و بجاي روغن مايع ، بخار روغن وارد پمپ شده و در کار سيکل اختلال بوجود خواهد آورد . اما در مورد ارتفاع خروجي پمپ هيچ محدوديتي وجود ندارد و تنها توان پمپ است که مي تواند آن رامعين کند.
پمپ ها در صنعت هيدروليک به دو دسته کلي تقسيم مي شوند :
1- پمپ ها با جا به جايي غير مثبت ( پمپ های ديناميکي)
2- پمپ های با جابه جايي مثبت
پمپ ها با جا به جايي غير مثبت : توانايي مقاومت در فشار هاي بالا را ندارند و به ندرت در صنعت هيدروليک مورد استفاده قرار مي گيرند و معمولا به عنوان انتقال اوليه سيال از نقطه اي به نقطه ديگر بکار گرفته مي شوند. بطور کلي اين پمپ ها براي سيستم هاي فشار پايين و جريان بالا که حداکثر ظرفيت فشاري آنها به 250psi تا3000si محدود مي گردد مناسب است. پمپ هاي گريز از مرکز (سانتريفوژ) و محوري نمونه کاربردي پمپ هاي با جابجايي غير مثبت مي باشد.
پمپ هاي با جابجايي مثبت : در اين پمپ ها به ازاي هر دور چرخش محور مقدار معيني از سيال به سمت خروجي فرستاده مي شود و توانايي غلبه بر فشار خروجي و اصطکاک را دارد . اين پمپ ها مزيت هاي بسياري نسبت به پمپ هاي با جابه جايي غير مثبت دارند مانند مانند ابعاد کوچکتر ، بازده حجمي بالا ، انعطاف پذيري مناسب و توانايي کار در فشار هاي بالا ( حتي بيشتر از psi)
پمپ ها با جابه جايي مثبت از نظر ساختمان :
1- پمپ های دنده ای
2 - پمپ های پره ای
3- پمپ های پيستونی
پمپ ها با جابه جايي مثبت از نظر ميزان جابه جايي :
1- پمپ ها با جا به جايي ثابت
2- پمپ های با جابه جايي متغيير
در يک پمپ با جابه جايي ثابت (Fixed Displacement) ميزان سيال پمپ شده به ازاي هر يک دور چرخش محور ثابت است در صورتيکه در پمپ هاي با جابه جايي متغير (Variable Displacement) مقدار فوق بواسطه تغيير در ارتباط بين اجزاء پمپ قابل کم يا زياد کردن است. به اين پمپ ها ، پمپ ها ي دبي متغير نيز مي گويند.
بايد بدانيم که پمپ ها ايجاد فشار نمي کنند بلکه توليد جريان مي نمايند. در واقع در يک سيستم هيدروليک فشار بيانگر ميزان مقاومت در مقابل خروجي پمپ است اگر خروجي در فشار يک اتمسفر باشد به هيچ وجه فشار خروجي پمپ بيش از يک اتمسفر نخواهد شد .همچنين اگر خروجي در فشار 100 اتمسفر باشد براي به جريان افتادن سيال فشاري معادل 100 اتمسفر در سيال بوجود مي آيد.
پمپ هاي دنده اي Gear Pump
اين پمپ ها به دليل طراحي آسان ، هزينه ساخت پايين و جثه کوچک و جمع و جور در صنعت کاربرد زيادي پيدا کرده اند . ولي از معايب اين پمپ ها مي توان به کاهش بازده آنها در اثر فرسايش قطعات به دليل اصطکاک و خوردگي و در نتيجه نشت روغن در قسمت هاي داخلي آن اشاره کرد. اين افت فشار بيشتر در نواحي بين دنده ها و پوسته و بين دنده ها قابل مشاهده است.
پمپ ها ي دنده اي :
1- دنده خارجی External Gear Pumps
2– دنده داخلی Internal Gear Pumps
3- گوشواره ای Lobe Pumps
4- پيچی Screw Pumps
5- ژيروتور Gerotor Pumps
1- دنده خارجي External Gear Pumps
در اين پمپ ها يکي از چرخ دنده ها به محرک متصل بوده و چرخ دنده ديگر هرزگرد مي باشد. با چرخش محور محرک و دور شدن دنده هاي چرخ دنده ها از هم با ايجاد خلاء نسبي روغن به فضاي بين چرخ دنده ها و پوسته کشيده شده و به سمت خروجي رانده مي شود.
لقي بين پوسته و دنده ها در اينگونه پمپ ها حدود ( (0.025 mm مي باشد.
افت داخلي جريان به خاطر نشست روغن در فضاي موجود بين پوسته و چرخ دنده است که لغزش پمپ (Volumetric efficiency ) نام دارد.
با توجه به دور هاي بالاي پمپ که تا rpm 2700 مي رسد پمپاژ بسيار سريع انجام مي شود، اين مقدار در پمپ ها ي دنده اي با جابه جايي متغيير مي تواند از 750 rpm تا 1750 rpm متغيير باشد. پمپ ها ي دنده اي براي فشارهاي تا (كيلوگرم بر سانتي متر مربع200 ) 3000 psi طراحي شده اند که البته اندازه متداول آن 1000 psi است.
2– دنده داخلي Internal Gear Pumps
اين پمپ ها بيشتر به منظور روغنکاري و تغذيه در فشار هاي کمتر از 1000 psi استفاده مي شود ولي در انواع چند مرحله اي دسترسي به محدوده ي فشاري در حدود 4000 psi نيز امکان پذير است. کاهش بازدهي در اثر سايش در پمپ هاي دنده اي داخلي بيشتر از پمپ هاي دنده اي خارجي است.
3- پمپ هاي گوشواره اي Lobe Pumps
اين پمپ ها از خانواده پمپ هاي دنده اي هستند که آرامتر و بي صداتر از ديگر پمپ هاي اين خانواده عمل مي نمايد زيرا هر دو دنده آن داراي محرک خارجي بوده و دنده ها با يکديگر درگير نمي شوند. اما به خاطر داشتن دندانه هاي کمتر خروجي ضربان بيشتري دارد ولي جابه جايي حجمي بيشتري نسبت به ساير پمپ هاي دنده اي خواهد داشت.
4- پمپ هاي پيچي Screw Pumps
پمپ پيچي يک پمپ دنده اي با جابه جايي مثبت و جريان محوري بوده که در اثر درگيري سه پيچ دقيق (سنگ خورده) درون محفظه آب بندي شده جرياني کاملا آرام ، بدون ضربان و با بازده بالا توليد مي کند. دو روتور هرزگرد به عنوان آب بندهاي دوار عمل نموده و باعث رانده شدن سيال در جهت مناسب مي شوند.حرکت آرام بدون صدا و ارتعاش ، قابليت کا با انواع سيال ، حداقل نياز به روغنکاري ، قابليت پمپاژ امولسيون آب ، روغن و عدم ايجاد اغتشاش زياد در خروجي از مزاياي جالب اين پمپ مي باشد.
5- پمپ هاي ژيروتور Gerotor Pumps
عملکرد اين پمپها شبيه پمپ هاي چرخ دنده داخلي است. در اين پمپ ها عضو ژيروتور توسط محرک خارجي به حرکت در مي آيد و موجب چرخيدن روتور چرخ دندهاي درگير با خود مي شود.
در نتيجه اين مکانيزم درگيري ، آب بندي بين نواحي پمپاژ تامين مي گردد. عضو ژيروتور داراي يک چرخ دندانه کمتر از روتور چرخ دنده داخلي مي باشد.
حجم دندانه کاسته شده ضرب در تعداد چرخ دندانه چرخ دنده محرک ، حجم سيال پمپ شده به ازاي هر دور چرخش محور را مشخص مي نمايد.
پمپ هاي پره اي :
به طور کلي پمپ هاي پره اي به عنوان پمپ هاي فشار متوسط در صنايع مورد استفاده قرار مي گيرند. سرعت آنها معمولا از 1200 rpm تا 1750 rpm بوده و در مواقع خاص تا 2400 rpm نيز ميرسد. بازده حجمي اين پمپ ها 85% تا 90% است اما بازده کلي آنها به دليل نشت هاي موجود در اطراف روتور پايين است ( حدود 75% تا 80% ). عمدتا اين پمپها آرام و بي سر و صدا کار مي کنند ، از مزاياي جالب اين پمپ ها اين است که در صورت بروز اشکال در ساختمان پمپ بدون جدا کردن لوله هاي ورودي و خروجي قابل تعمير است.
فضاي بين روتور و رينگ بادامکي در در نيم دور اول چرخش محور ، افزيش يافته و انبساط حجمي حاصله باعث کاهش فشار و ايجاد مکش مي گردد، در نتيجه سيال به طرف مجراي ورودي پمپ جريان مي يابد. در نيم دور دوم با کم شدن فضاي بين پره ها سيال که در اين فضاها قرار دارد با فشار به سمت خروجي رانده مي شود. همانطور که در شکل مي بينيد جريان بوجود آمده به ميزان خروج از مرکز(فاصله دو مركز) محور نسبت به روتور پمپ بستگي دارد و اگر اين فاصله به صفر برسد ديگر در خروجي جرياني نخواهيم داشت.
پمپ هاي پره اي که قابليت تنظيم خروج از مرکز را دارند مي توانند دبي هاي حجمي متفاوتي را به سيستم تزريق کنند به اين پمپ ها ، جابه جايي متغيير مي گويند. به خاطر وجود خروج از مرکز محور از روتور(عدم تقارن) بار جانبي وارد بر ياتاقان ها افزايش مي يابد و در فشار هاي بالا ايجاد مشکل مي کند.
براي رفع اين مشکل از پمپ هاي پره اي متقارن (بالانس) استفاده مي کنند. شکل بيضوي پوسته در اين پمپ ها باعث مي شود که مجاري ورودي و خروجي نظير به نظير رو به روي هم قرار گيرند و تعادل هيدروليکي برقرار گردد. با اين ترفند بار جانبي وارد بر ياتاقان ها کاهش يافته اما عدم قابليت تغيير در جابه جايي از معايب اين پمپ ها به شمار مي آيد .( چون خروج از مرکز وجود نخواهد داشت)
حداکثر فشار قابل دستيابي در پمپ هاي پره اي حدود 3000 psi است.
پمپ هاي پيستوني
پمپ هاي پيستوني با دارا بودن بيشترين نسبت توان به وزن، از گرانترين پمپ ها هستند و در صورت آب بندي دقيق پيستون ها مي تواند بالا ترين بازدهي را داشته باشند. معمولا جريان در اين پمپ ها بدون ضربان بوده و به دليل عدم وارد آمدن بار جانبي به پيستونها داراي عمر طولاني مي باشند، اما به خاطر ساختار پيچيده تعمير آن مشکل است.
از نظر طراحي پمپ هاي پيستوني به دو دسته شعاعي و محوري تقسيم مي شوند.
پمپ هاي پيستوني محوري با محور خميده (Axial piston pumps(bent-axis type)) :
در اين پمپ ها خط مرکزي بلوک سيلندر نسبت به خط مرکزي محور محرک در موقعيت زاويه اي مشخصي قرار دارد ميله پيستون توسط اتصالات کروي (Ball & socket joints)به فلنج محور محرک متصل هستند به طوري که تغيير فاصله بين فلنج محرک و بلوک سيلندر باعث حرکت رفت و برگشت پيستون ها در سيلندر مي شود. يک اتصال يونيورسال ( Universal link) بلوک سيلندر را به محور محرک متصل مي کند.
ميزان خروجي پمپ با تغيير زاويه بين دو محور پمپ قابل تغيير است.در زاويه صفر خروجي وجود ندارد و بيشينه خروجي در زاويه 30 درجه بدست خواهد آمد.
پمپ هاي پيستوني محوري با صفحه زاويه گير (Axial piston pumps(Swash plate)) :
در اين نوع پمپ ها محوربلوک سيلندر و محور محرک در يک راستا قرار مي گيرند و در حين حرکت دوراني به خاطر پيروي از وضعيت صفحه زاويه گير پيستون ها حرکت رفت و برگشتي انجام خواهند داد ، با اين حرکت سيال را از ورودي مکيده و در خروجي پمپ مي کنند. اين پمپ ها را مي توان با خاصيت جابه جايي متغير نيز طراحي نمود . در پمپ هاي با جابه جايي متغيير وضعيت صفحه زاويه گير توسط مکانيزم هاي دستي ، سرو کنترل و يا از طريق سيستم جبران کننده تنظيم مي شود. حداکثر زاويه صفحه زاويه گير حدود 17.5 درجه مي باشد.
پمپ هاي پيستوني شعاعي (Radial piston pumps)
در اين نوع پمپ ها ، پيستون ها در امتداد شعاع قرار ميگيرند.پيستون ها در نتيجه نيروي گريز از مرکز و فشار سيال پشت آنها همواره با سطح رينگ عکس العمل در تماسند.
براي پمپ نمودن سيال رينگ عکس العمل بايد نسبت به محور محرک خروج از مرکز داشته باشد ( مانند شکل ) در ناحيه اي که پيستون ها از محور روتور فاصله دارند خلا نسبي بوجود آمده در نتيجه مکش انجام ميگيرد ، در ادامه دوران روتور، پيستون ها به محور نزديک شده و سيال موجود در روتور را به خروجي پمپ مي کند. در انواع جابه جايي متغيير اين پمپ ها با تغيير ميزان خروج از مرکز رينگ عکس العمل نسبت به محور محرک مي توان مقدار خروجي سيستم را تغيير داد.
پمپ هاي پلانچر (Plunger pumps)
پمپ هاي پلانچر يا پمپ هاي پيستوني رفت و برگشتي با ظرفيت بالا در هيدروليک صنعتي کاربرد دارند. ظرفيت برخي از اين پمپ ها به حدود چند صد گالن بر دقيقه مي رسد.
پيستون ها در فضاي بالاي يک محور بادامکي (شامل تعدادي رولر برينگ خارج از مرکز) در آرايش خطي قرار گرفته اند. ورود و خروج سيال به سيلندر ها از طريق سوپاپ ها(شير هاي يک ترفه) انجام مي گيرد.
راندمان پمپ ها (Pump performance):
بازده يک پمپ بطور کلي به ميزان تلرانسها و دقت بکار رفته در ساخت ، وضعيت مکانيکي اجزاء و بالانس فشار بستگي دارد. در مورد پمپ ها سه نوع بازده محاسبه مي شود:
1- بازده حجمي که مشخص کننده ميزان نشتي در پمپ است و از رابطه زير بدست مي آيد
( دبي تئوري كه پمپ بايد توليد كند /ميزان دبی حقيقی پمپ )=بازده حجمي
2- بازده مکانيکي که مشخص کننده ميزان اتلاف انرژي در اثر عواملي مانند اصطکاک در ياتاقان ها و اجزاي درگير و همچنين اغتشاش در سيال مي باشد.
= بازده مکانيکي
(قدرت حقيقی داده شده به پمپ /قدرت تئوری مورد نياز جهت کار پمپ )
3- بازده کلي که مشخص کننده کل اتلاف انرژي در يک پمپ بوده و برابر حاصضرب بازده مکانيکي در بازده حجمي مي باشد.
منابع :
هيدروليک صنعتی(شناسايی و کاربرد)2 جلد ترجمه وتاليف :مهندس احمد رضا مدينه – مهندس حسين دلايلی
هيدروليک و پنوماتيک تاليف : هری ل.استوارت ترجمه :تيمور اشتری نخعی
منبع:http://www.maghaleh.net
نویسنده : خلیل شرافت نیا
دانشجوی رشته مکانیک دانشگاه فردوسی مشهد
بهار 86
در این تحقیق سعی شده تا یک بررسی اجمالی بر روی مراحل تولید انواع اویل پمپ صورت گیرد.در ابتدا به مقدمه ای در باره ی سیستم روغنکاری ، وظایف آن و نقش اویل پمپ در آن میپردازیم و سپس اویل پمپ و انواع آن معرفی شده و مراحل تولید صنعتی آن توضیح داده خواهد شد.
دریافت کل مقاله به صورت فایل پاور پوینت
منبع:
توربین یا تور بینیس از ریشه لاتین و به معنی چیزی است که می گردد یا می چرخد منظور از توربو ماشین هر نوع وسیله ای است که در آن بر اثر هر نوع کنش دینامیکی یک یا چند ردیف تیغه متحرک با سیالی که پیوسته جریان دارد تبادل انرژی انجام می دهد . اساسا ردیف تیغه گردنده یا روتور ، آنتالپی سکون سیال عبور کننده را بسته به انتظاری که از ماشین داریم با انجام کار مثبت یا منفی تغییر می دهد . این تغییر آنتالپی با تغییرا ت همزمان فشار در سیال ارتباط نزدیک دارد .تعریف فوق از توربوماشین زیاد کلی است زیرا توربو ماشین های باز مانند پیشرانها ؛ اسیابهای بادی و بادزنهای بی پوشش را نیز که با مقدار سیال نامعین عمل می کند در بر می گیرد .
بنابراین دامنه بحث را به توربو ماشین های بسته که در آنها مقدار سیال معین در زمان واحد از دستگاه عبور می کند منحصر می کنیم . توربو ماشین ها کلا دو دسته اند :
اول آنهایی که قدرت جذب می کنند تا فشار سیال و یا ارتفاع سیال را بالا ببرند مثل بادزنهای کانال دار ، کمپرسور ها و پمپ ها .
دوم آنهایی که با انبساط سیال و رسیدن آن به فشار یا ارتفاع کمتر قدرت تولید می کنند مثل توربین های هیدرولیکی ، بخاری و گازی . توربو ماشین ها را بر حسب نوع مسیر جریان درگذر گاههای موتور نیز می توان دسته بندی کرد . هنگامی که جریان تماما یا عمدتا موازی محور چرخش باشد دستگاه را توربو ماشین جریان محوری نامند .
وقتی مسیر جریان تماما و یا عمدتا در صفحه عمود بر محور چرخش قرار گیرد دستگاه را توربو ماشین جریان شعایی می نامند . طریق دیگر تقسیم بندی توربوماشین ها بسته به وجود یا عدم تغییرات فشار در جریان عبور کننده از روتور می باشند که توربو ماشین ها را به ضربه ای و یا عکس العملی ( واکنشی ) تقسیم می کند . در ماشین های ضربه ای کل تغییرات فشار در یک یا چند شیپور ( نازل ) اتفاق می افتد و سیال به روتور هدایت می شود .
توربین گازی
یکی از انواع توربو ماشین های جریان محوری ، توربین های گازی می باشند که کاربردهای زیادی در صنعت دارند تئوری و روشهای انجام این کارسالهای پیش از دستیابی به مواد لازم و دانش توربو ماشین ها مطرح شده بود ، امروزه بالا رفتن تکنولوژی و علوم مرتبط با کار توربو ماشین ها ساخت و کاربرد توربین های گازی بطور چشم گیری رو به افزایش است . اولین طرح واقعی توربین گازی را " جان پارپر " درسال 1791 میلادی نسبت می دهند ولی اولین توربین گازی قابل استفاده توسط شرکت "بران باوری" جهت تولید نیروی الکتریسیته در سال 1939 میلادی درنمایشگاه ملی سوئیس در شهر زوریخ به نمایش در آمد ، در عرض زمان کوتاهی که از ساخت توربین های گازی می گذرد امروز در هواپیما ، هلی کوپتر ، تولید الکتریسیته ، پمپاژ نفت وگاز ، کشتی ، قطار و تولید مواد فشرده استفاده می شود .امتیازا ت توربین گازی در توربین بخار عبادتند از :
1- استفاده نمودن از گاز به عنوان انرژی
2- استفاده نمودن از سوخت مایع (گازوئیل ) در مواقعی که به عللی گاز قطع گردد
با توجه به آ نچه که در بالا ذکر شد بکار گرفتن توربین گازی در محل هایی که گاز به مقدار کافی وجود دارد به صرفه تر خواهد بود . می دانیم که ، برای استفاده از انرژی موجود در گاز و یا گازوئیل باید آنها را بسوزانیم ، از طرفی سوزاندن باید در مجاورت هوا انجام شود ، بنابراین توربین گازی باید مجهز به دستگاههای دیگر مثل اطاق احتراق و فشار دهنده هوا باشد .
"اهداف مهم در روند توسعه ی توربين های گازی پيشرفته "
عامل اصلی توسعه توربین های گازی با توان و کارایی بالا ، دسترسی به گاز طبیعی تمیز با قیمت ارزان است . اما خروج گاز با درجه حرارت بالا از خروجی توربین – که پیامد آن به کاهش کارایی سیکل است – متخصصان مربوط را بر آن داشته که سیکل های ترکیبی را مطرح کنند تا گاز با درجه حرارت بالا ، در محفظه ی دیگری موسوم به جدول باز یاب حرارتی بخار ( HRSG ) استفاده شود.در این حالت ،سیکل ترکیب شده کارایی بالاتری دارد . این نوع سیکل ها ، با داشتن کارایی بالاتر از سیکل های عاد ی با سوخت زغال سنگ و همچنین داشتن ویژگی کاهش آلودگی محیط زیست ، سهم بزرگی در تولید برق در شبکه ها بر عهده دارند .محدودیت استفاده از گاز طبیعی در نیرو گاهها با قیمت ارزان و فشار های سیالی در جهت مصرف آن برای تولید انرژی الکتریکی ، از عواملی است که استفاده کلان از توربین گازی را به طور گسترده ای با مشکل روبه رو کرده است . بنابراین متخصصان و کارشناسان ، طرح تبدیل زغال سنگ به گاز را پیش بینی
کرده و معتقدند که این طرح جایگزین خوبی برای استفاده از منابع گاز طبیعی است .
همچنین تلاش می کنند تابا ابداع روشهایی جدید ، کارایی توربین های گازی را افزایش دهند . نیروی هوایی امریکا توانست در سال 1986 با همکاری هفت سازنده ی توربین ، موتور توربین با کارایی بالا بسازد .اهدافی که در توسعه ی این نوع موتور توربین مد نظر بوده به قرار زیر است :الف ) تولید گاز با دمای بالا در محفظه ی احتراق و ورودی توربین ؛
ب ) ساخت کمپرسوری با ظرفیت و کارآیی بالا ؛ ج ) ساخت اجزای تشکیل دهنده سبک بند "ج" برای توربین هایی که در تولید برق ، بکار رفته و در سطح زمین نصب می گردد چندان مورد توجه نبوده و از پیچیدگی علمی نیز برخوردار نیست . اخیراً برای این نوع توربین ها از موتوری که اصلاح شده موتور هوایی (Aeroengine ) است استفاده می شود .برای مثال شرکت گاز و الکتریک پاسیفیک (E & PG) طرح پیشرفته ای را بر اساس موتورهای صنایع هوایی با جت مجهز به سوپرفن جنرال الکتریک مدل GE90 ارائه داده است و رولزرویس سیستمی را برای تولید برق از توربین گازی به منظور به کارگیری در موتورهای هوایی . در توسعه ی توربین گازی ، انواع مختلفی از سیکل های پیشرفته مبتنی بر کولر داخلی ، استفاده از هوای مرطوب ، تزریق بخار ،
محفظه ی احتراق مجهزبه بازیافت حرارتی و مبدلهای حرارتی ، طراحی و به کار گرفته می شود . اخیراً سازمان انرژی آمریکا برنامه ای مبنی بر تولید توربینهای پیشرفته ایی با کارایی حدود 52 درصد برای سیکل های ترکیبی و در آینده ای نزدیک با کارایی 60 درصد و تولید NOX پایین را تهیه کرده و دردست اجرا دارد .در این برنامه ، دمای احتراق تاحدودCº 1427 افزایش یافته و برق با نازلترین قیمت تولید می شود .
منبع:
توليد حباب در پروانه وقتي رخ مي دهد كه NPSH موجود مكش پمپ كمتر از NPSH لازم پمپ شود. اين امر مي تواند به علت وجود مانع در مسير مكش، وجود زانوئي در فاصله نزديك ورودي پمپ و يا شرايط غير عادي بهره برداري مي باشد. عواملي مانند افزايش دما و يا كاهش فشار در سمت مكش نيز مي تواند شرايط فوق را ايجاد كند. البته انتخاب پمپ براي سيستمهايي كه در دبي هاي متفاوت و سرعت متغير كار مي كنند بايستي با دقت صورت گيرد تا از پديده كاويتاسيون جلوگيري گردد. با توجه به ملاحظه مراجع مختلف لرزش پمپ ها معلوم شده است يك عامل رايج اين لرزشها پديده كاويتاسيون است و مي تواند مخرب نيز باشد.
چنانچه آب به بخار تبديل شود حجم آن مي تواند تا 50000 برابر افزايش يابد كه موجب تخليه پروانه از آب گردد خسارات پمپ در اثر كاويتاسيون شامل خوردگي پره ها در منطقه ضربه حباب و آسيب ديدگي ياتاقانها باشد.
بعضي نتايج نشان مي دهد، ارتعاشات مربوط به كاويتاسيون در فركانسهاي بالاي 2000 هرتز توليد يك پيك با طيف پهن مي نمايد. گزارش ديگر اثر كاويتاسيون بر فركانس پاساژ پره (تعداد پره ضربدر فركانس دوران محور) را شرح مي دهد و ديگري اثر دامنه ارتعاشي پيك را در سرعت محور نشان مي دهد. البته دليل تفاوت در فركانسهاي فوق كه از طرف متخصصين مختلف پمپ ارائه شده تفاوت در طراحي پمپ، نصب و بهره برداري آن مي باشد. حتي اخيرا" لرزش در اثر كاويتاسيون با ظهورPeak با فركانس 60 % دور روتور در طيف مشاهده شده است كه اين در اثر تشديد فركانس طبيعي پوسته پمپ در اثر برخورد حبابها با آن بوده است. مشخصه ديگر كاويتاسيون تغييرات و نوسان فشار خروجي پمپ است. يك روش سريع جلوگيري ازكاويتاسيون بستن آرام شيرخروجي وكاهش دبي پمپ است تاNPSH لازم كمتر از موجودشود. عملكرد پمپهاي سانتريفوژ در حالت بحراني مي تواند موجب اختلالسيستمهاي مربوطه شود. از جمله اين سيستمها نيروگاههاي حرارتي و صنايع پتروشيمي است. در بعضي مواقع تعيين علت دقيق عملكرد ناپايدار پمپ ممكن نيست. جريان توربولان و ياشرايط غير عادي جريان مي تواند موجب لرزشهاي شديد و خارج شدن پمپ از مدار شود. يكياز دلايل اوليه لرزشهاي پمپ سانتريفوژ كاويتاسيون است. در اين حالت در اثر كاهشفشار مايع و تبخير صورت گرفته در سمت مكش پروانه توده هاي حباب توليد و به خروجيپروانه جهت تخليه ارسال مي شوند. در اثر افزايش فشار، حبابهاي توليد شده فشرده ميشوند فشرده شدن حبابها همراه با صدا (مشابه صداي ضربه به بادكنك) و ايجاد لرزش ميشود.
توليد حباب در پروانه وقتي رخ مي دهد كه NPSH موجود مكش پمپكمتر از NPSH لازم پمپ شود. اين امر مي تواند به علت وجود مانع در مسير مكش، وجودزانوئي در فاصله نزديك ورودي پمپ و يا شرايط غير عادي بهره برداري مي باشد. عوامليمانند افزايش دما و يا كاهش فشار در سمت مكش نيز مي تواند شرايط فوق را ايجاد كند. البته انتخاب پمپ براي سيستمهايي كه در دبي هاي متفاوت و سرعت متغير كار مي كنندبايستي با دقت صورت گيرد تا از پديده كاويتاسيون جلوگيري گردد. با توجه به ملاحظهمراجع مختلف لرزش پمپ ها معلوم شده است يك عامل رايج اين لرزشها پديده كاويتاسيوناست و مي تواند مخرب نيز باشد.
چنانچه آب به بخار تبديل شود حجم آن مي تواند تا 50000برابر افزايش يابد كه موجب تخليه پروانه از آب گردد خسارات پمپ در اثر كاويتاسيونشامل خوردگي پره ها در منطقه ضربه حباب و آسيب ديدگي ياتاقانها باشد.
بعضي نتايج نشان مي دهد، ارتعاشات مربوط به كاويتاسيون در فركانسهاي بالاي 2000 هرتزتوليد يك پيك با طيف پهن مي نمايد. گزارش ديگر اثر كاويتاسيون بر فركانس پاساژ پره (تعداد پره ضربدر فركانس دوران محور) را شرح مي دهد و ديگري اثر دامنه ارتعاشي پيكرا در سرعت محور نشان مي دهد.
برچسبها: کاویتاسیون چیست, cavitation, مشکلات کاویتاسیون, کاویتاسیون پمپ
كمپرسور پيستوني( Reciprocating Compressor )
اين نوع كمپرسور اغلب در سيستم تبريد مورد استفاده قرار مي گيرد و ممكن است قدرت آنها از چند دهم اسب تا چند صدم اسب خواهد بود و مي توان از يك سيلندر ويا چند سيلندر تشكيل شده باشد.
امروزه
در صنعت تبريد بيشتر از كمپرسورهاي پيستوني استفاده مي شود . در اين نوع
كمپرسور ها نيز از حركت رفت و آمدي پيستون سيال را متراكم مي نمائيم .
اين
نوع كمپرسور اغلب در سيستم تبريد مورد استفاده قرار مي گيرد و ممكن است
قدرت آنها از چند دهم اسب تا چند صدم اسب خواهد بود و مي توان از يك سيلندر
ويا چند سيلندر تشكيل شده باشد . سرعت دوراني محور كمپرسور ممكن است از ۲
تا ۶ ( r . s -۱ ) تغيير نمايد . در كمپرسور ها ممكن است موتور و كمپرسور
از هم جدا بوده كه كمپرسور هاي باز ناميده مي شوند . ( Hermiticaly
Compressor ) خواهيم داشت كه بيشتر در يخچالهاي منزل كه موتور كوچكي دارند
از اين نوع كمپرسورها استفاده مي شود .
كمپرسورهاي باز با قدرت هاي بالا
غالباً افقي بوده و ممكن است دو عمله نيز باشند . در حالي كه كمپرسورهاي
بسته معمولاً عمودي و يك مرحله مي باشند .
ـ تقسيم بندي كمپرسورهاي پيستوني :
الف) از نظر قدرت برودتي به شرح زير تقسيم بندي مي شوند :
۱) ريز ـ تا۵/ ۳ kw/h ( ۳۰۰ كيلو كالري در ساعت)
۲) كوچك ـ از۵ / ۳ تا ۲۳ kw/h ( ۳ تا ۲۰ هزار كيلو كالري در ساعت )
۳) متوسط ـ از ۲۳ تا ۱۰۵ kw/h ( ۲۰ تا ۹۰ هزار كيلو كالري در ساعت )
۴) بزرگ ـ بيش از ۱۰۵ kw/h ( بيش از ۹۰ هزار كيلو كالري در ساعت)
ب) از نظر مراحل تراكم به كمپرسورهاي يك مرحله اي وكمپرسورهاي دو يا سه مرحله اي .
ج)
از نظر تعداد حفره كارگر به حركت ساده به طوري كه مبرد فقط در يك طرف
پيستون متراكم مي شود و حركت دوبل كه مبرد به نوبت در هر دو طرف پيستون
متراكم مي شود .
د) از نظر سيلندر به تك سيلندر و چند سيلندر .
و) از نظر قرار گرفتن محور سيلندرها به افقي و قائم و زاويه ( V شكل و مايل)
ر) از نظر ساختمان سيلندر و كارتر به تركيبي و انفرادي .
م) از نظر مكانيزم ميل لنگ و شاتون به بدون واسطه ( معمولي ) و با واسطه .
● اجزاء كمپرسور پيستوني تناوبي :
▪ كارتر
در
كمپرسورهاي قائم و V شكل كارتر يك قسمت اساسي براي اتصال قسمتهاي مختلف
است و ضمناً نيروي ايجاد شده را تحمل مي كند لذا بايد سخت و مقاوم باشد .
كارتر
هاي بسته تحت فشار مكش بوده و مكانيزم ميل لنگ و شاتون و روغن كاري در آن
قرار مي گيرد و براي كنترل سطح روغن شيشه روغن نما و براي دسترسي به
مكانيزم ميل لنگ و شاتون و پمپ روغن درپوشهاي حفره اي و جنبي وجود دارد .
در كمپرسورهاي كوچك معمولاً يك درپوش حفره اي وجود دارد , به فلانژ بالائي
كارتر سيلندر متصل مي گــردد . در كمپرسور هاي متوسط بزرگ كارتر و سيلندر
با هم ريخته مي شوند .
اين امر باعث كم شدن تعداد برجستگي ها و هرمتيك
بودن كمپرسور و درست قرار گرفتن محور سيلندر ها نسبت به محور درز ( سوراخ )
زير ياطاقان ميل لنگ مي شود .
كارتر كمپرسور معمولاً از چدن ريخته شده بوده و در كمپرسور هاي كوچك از آلياژ آلومينيوم مي باشد.
▪ سيلندرها :
در
كمپرسورهاي عمود ( قائم ) و V شكل بدون واسطه بصورت مجموعه دو سيلندر يا
بصورت مجموع سيلندرها مي سازند . در سيستم كارتر بوش داخلي پرس مي شود كه
باعث كم شدن خورندگي و ساده شدن تعميرات مي گردد و در صورت سائيده شدن قابل
تعويض هستند . مجموعه سيلندرها داراي كانال مكش و رانش مشترك مي باشند .
تحولات در داخل سيلندر عبارت است از مكش و تراكم رانش مبرد است و بدنه
سيلندر نيروهاي فشار گاز و فشردگي رينگها و نيروي نرمال مكانيزم ميل لنگ و
شاتون را تحمل مي كند .
▪ پيستون:
در كمپرسورهاي عمودي وV و VV شكل
بدون واسطه پيستون هاي تخت عبــوري بكــار مي رود . ولي در كمپرسورهاي غير
مستقيم الجريان ساده تر و غير عبوري مي باشد . در پيستون هاي عبوري كه فرم
كشيده تري دارند و سوپاپ مكش روي آن قرار دارد كانالي وجود دارد كه از طريق
اين كانال بخار مبرد از لوله مكش به سوپاپ مكش هدايت شده . در كمپرسورهاي
اتصال مستقيم با اتصال پيستون به شاتون به وسيله اشپيل هاي شناور پيستوني
(۳ گژنپين ) انجام مي گيرد .
پيستون بدون رينگ معمولاً از چدن يا فولاد
با كربنيك پائين ساخته مي شود . پيستون كمپرسورهاي افقي از چدن يا فولاد با
تسمه هاي بابيتي در قسمت پائين مي باشد . مهره و پيستون از جنس فولاد است .
در پيستون هاي تخت لوله اي سوراخ هاي زير گژنپين بايد در يك راستا و عمود
بر محور پيستون باشد . ( براي اينكه در جمع كردن پيستون با شاتون پيستون
نسبت به محور سيلندر كج نباشد . در پيستون هاي ديسكي سوراخ زير ميله بايد
در يك راستاي سطح خارجي پيستون وسطح نگهدارنده لوله عمود بر محور پيستون
باشد. شيارهاي رينگ ها بايد موازي هم بوده و سطوح خارجي آنها عمود بر
پيستون باشد . مفصل اتصال پيستون و شاتون ( دسته پيستون ) كاملاً شناور و
آزاد است و مي تواند در داخل بوش شاتون و بوشهاي بدنه پيستون آزادانه بچرخد
.
▪ رينگ هاي پيستون :
براي جلوگيري از نفوذ گاز متراكم شده به
كارتر از رينگ هاي فشار( كمپرسي) و همچنين جلوگيري از خروج روغن از آن از
رينگ هاي روغن استفاده مي شود كه در شيارهاي مخصوص روي پيستون سوار مي شوند
. رينگ ها بايد حتي الامكان كيپ شيار و در عين حال مانع حركت آزاد پيستون
در سيلندر نشوند . تعداد رينگهاي آب بندي بستگي به دور كمپرسور دارد .
▪ واسطه ( كريسكف):
واسطه براي اتصال رابط و شاتون بكار مي رود و يك حركت متناوب مستقـــيم الخط را طي مي كند .
▪ شاتون :
شاتون
براي اتصال ميل لنگ به پيستون يا به واسطه بكار مي رود و جنس آن فولاد و
بعضي اوقات چدن تشكيل شده از ميله با دو سر كه يكي از آنها اتصال ثابت دارد
و ديگري مجزا يا جدا شونده است .
▪ ميل لنگ :
اين قسمت كمپرسور يكي
از مهم ترين اجزاء مي باشد و بايد خيلي سخت و محكم و در سطح اتصال آن نبايد
در شرايط مختلف خورندگي ايجاد شود . ميل لنگ يك محور چرخنده است كه در
حركت دوراني الكتروموتور را توسط شاتون به حركت متناوبي پيستون در داخل
سيلندر تبديل مي كند .
▪ چرخ طيّار :
چرخ طيار را روي ميل لنگ بر خار
نشانده و با مهره محكم مي كنند . در زماني كه براي انتقال انرژي از
الكتروموتور به ميل لنگ از تسمه استفاده مي شود .
▪ كاسه نمد :
براي
محكم نمودن ميل لنگ و آب بندي خروجي آن از بدنه كارتر در كمپرسورهاي اتصال
مستقيم از كاسه نمد استفاده مي شود . درست كاركردن كاسه نمد باعث آب بندي
بودن كمپرسور و در نتيجه كار صحيح كمپرسور مي شود .
كاسه نمدها را مي توان به دو گروه تقسيم كرد:
۱)
كاسه نمد كمپرسورهاي اتصال مستقيم با حلقه هاي اصطكاك , آب بندي بين حلقه
ها در اثر ارتجاع فنر يا سيليفون يا ديافراگم و همچنين به كمك وان روغني كه
ايجاد سيفون هيدروليكي مي نمايد مي باشد . به گروه اول مي توان كاسه نمد
سيليفوني و فنري را نسبت داد .
۲) كاسه نمد كمپرسورهاي اتصال غيرمستقيم
داراي خانه هاي زياد با حلقه هاي برجسته فلزي يا مسطح با قشر فلوئور است .
كاسه نمد سيليفوني با گشتاور ( كوپل) اصطحكاك برتري .
فولاد تا سالهاي
اخير در كمپرسورهاي كوچك فريوني با ميل لنگ به قطر تا ۴۰ ميلي متر مورد
استفاده قرار مي گرفت. كاسه نمد فنري ـ كار كمتر در تهيه ، معتبر در كار ،
مونتاژ ساده و كار ساده تر مزاياي كاسه نمدهاي فنري با سيفون روغني است .
بهترين نوع كاسه نمد فنري با كوپل يا چفت هاي حلقه اي مي باشد كه يكي از گرافيت مخصوص و ديگري از فولاد سخت مي شوند .
▪ سوپاپ هاي مكش و رانش كمپرسور :
در
كمپرسورهاي مبرد اين نوع سوپاپ ها خودكار است و بر اثر اختلاف فشار در دو
طرفه صفحه سوپاپ بازشده و در اثر ارتجاع فنر صفحه بسته مي شود . مورد
استفاده بيشتر را نوع نواري ( صفحه هاي باريك ) ارتجاعي بدون فنر دو طرفه
دارد كه يك آب بندي قابل اطمينان را بوجود آورده و مقطع عبور زيادي را
ايجاد مي نمايند . صفحات اين نوع سوپاپ ها از صفحات باريك فولادي كه خاصيت
ارتجاعي دارند و به ضخامت۲/ ۰ تا ۱ ميــلي متر هستــند تهيــه مي شوند و
فرم صفحات مختلف است . اجزاء اساسي هر سوپاپ عبارتند از صفحه سوپاپ , پايه (
نشيمنگاه) كه صفحه روي آن مي نشيند و مقطع عبور و بست را تشكيل مي دهند و
محدود كننده صفحات روي پايه . در بعضي از سوپاپ ها صفحه سوپاپ به وسيله فنر
به پايه فشرده مي شود . و در كمپرسورهاي فريوني غير مستقيم الجريان سوپاپ
هاي مكش و رانش در قسمت فوقاني سيلندر ( تخته سوپاپ ) واقع هستند .
▪ سوپاپ محافظ :
برا
ي حفاظت كمپرسور از سانحه در مواقع ازدياد سريع فشار رانش از سوپاپ محافظ
استفاده مي شود . ازدياد سريع فشار رانش ممكن است بخاطر نبودن آب در
كندانسور يا بسته بودن شير رانش در زمان روشن كردن كمپرسور بوجود بيايد .
در
زمان كار كمپرسور سوپاپ محافظ بايد بسته باشد و وقتي فشار از حد مجاز در
سيلندر تجاوز كرد آن باز شده و قسمت رانش را با قسمت مكش كمپرسور مرتبط مي
كند . فشار باز شدن سوپاپ محافظ بستگي به اختلاف فشار محاسبه اي ( Pk - Po )
دارد كه معمولاً براي آمونياك و فريون ۲۲ حدود۲ / ۱ مگا پاسكال يا ۱۲ كيلو
گرم بر سانتي متر مربع و براي فريون ۱۲ حدود۸/ ۰ مگا پاسكال مي باشد كه
باز شـدن ســـوپاپ محافــظ در اختلاف فــشار۶/ ۱ ( آمونياك و فريون ۲۲ ) و
يك مگا پاسكال براي فريون ۱۲ تنظيم مي شود .
▪ باي پاس (ميان بر) :
دو نوع ميان بر وجود دارد :
براي
كم كردن قدرت مصرفي در استارت كمپرسورهاي متوسط و بزرگ از ميان بر استارت
استفاده مي شود و قسمت رانش را به قسمت مكش متصل مي كند و در نتيجه در زمان
استارت نيروي وارد بر پيستون حذف مي شود يعني كمپرسور در خلاص كار مي كند و
قدرت فقط براي حركت كمپرسور و جبران نيروي انرسي و مقاومت مصرف مي گردد .
ميان
بر گاز ممكن است دستي يا اتوماتيك باشد كه در اين صورت براي باز شدن از يك
شير برقي (سلونوئيد) استفاده مي شود و بسته شدن از طريق ضربان رله زماني
وقتي الكتروموتور دور كافي را بدست مي آورد صورت مي پذيرد .
در ميان بر
دستي زمان استارت كمپرسور شيرهاي رانش و مكش هر دو بسته هستند در حالي كه
در ميان بر اتوماتيك هر دو باز بوده و در لوله برگشت يك سوپاپ برگــشت بكار
مي رود. در كمپرسورهاي كوچك و متوسط تا قدرت ۲۰ كيلو وات معمولاً از ميان
بر استارت استفاده نمي شود و الكتروموتور آنها با گشتاور استارت بيشتري
انتخاب مي گردد . در كمپرسور هاي بزرگ براي تغيير بازده برودتي از ميان بر
تنظيم استفاده مي شود و بطور دستي يا اتوماتيك قسمت سيلندر به قسمت مكش
متصل مي گردد و بدين ترتيب بازده برودتي حدود ۴۰ الي ۶۰ درصد كاهش مي يابد .
● سيستم روغن كاري :
روغن
كاري گرم شدن و خورندگي قسمت هاي متحرك كمپرسور را كم كرده و انرژي مصرفي
براي مقاومت را تقليل مي دهد . همچنين باعث آب بندي بيشتر كاسه نمد , رينگ
ها و سوپاپ ها مي گردد . در كمپرسور هاي مبرد از روغن هاي مخصوص طبيعي و
مصنوعي استفاده مي گردد و براي مبردهاي مختلف روغن هاي متفاوتي بكار مي رود
.( با عددي كه نشان دهنده غلظت روغن است) روغن كاري كمپرسورها به دو طريق
فشاري يك پمپ كوچك روغن را تحت فشار به ياطاقانها ثابت متحرك مي رساند .
پمپ هاي مورد استفاده چرخ دنده اي يا پروانه اي و يا پيستوني مي باشند كه
يك سوپاپ آزاد كننده فشار در مسير پمپ سوار مي شود تا از تمركز فشار زياد
بر روي پمپ جلوگيري بعمل آورد . نيروي لازم براي كار پمپ از گردش ميل لنگ
تأمين مي گردد كه در پمپ هاي پيستوني شناور انتهاي ميل لنگ يك بادامك يا
برجستگي خارج از مركز خواهد داشت و در پمپ چرخ دنده اي سر ميل لنگ نيز چرخ
دنده اي براي چرخش پمپ دارد و در پمپ هاي پروانه اي انتهاي ميل لنگ داراي
يك وسيله گرداننده پره اي مي باشد .
در قسمت مكش پمپ يك فيلتر قرار مي
گيرد . توري در ارتفاع ۱۰ تا ۱۵ ميلي متر از كف كارتر قرار گرفته و تعداد
خانه هاي ( شبكه هاي توري) فيلتر بين ۱۵۰ تا ۳۰۰ عدد در يك سانتي متر مربع
مي باشد . در قسمت رانش پمپ روغن كمپرسورهاي متوسط و بزرگ يك فيلتر صفحه اي
شكافدار توري ريز قرار مي گيرد كه با كمك آنها وقتي محور بطور دستي مي
گردد متناوباً تميز مي شود . فاصله بين صفحات۰۳/ ۰ تا۱/ ۰ ميلي متر است .
فشار روغن از طريق سوپاپ مخصوص كنترل مي شود و در صورت افزايش فشار باز شده
و روغن از قسمت رانش پمپ به كارتر مي ريزد . معمولاً فشار روغن بين۶/ ۰ تا
۲ اتمسفر بيش از فشار در كارتر است و هر چقدر فشار روغن زياد باشد مقدار
روغن خروجي از كمپرسور نيز زيادتر مي گردد . وقتي از ياطاقانهاي لغزنده
استفاده مي شود معمولاً تمام روغن از پمپ به ياطاقان فرستاده شده و از طريق
كانال هاي مخصوص در ميل لنگ به ياطاقان شاتون و همچنين كاســه نمد مي رود .
وقتي ميل لنگ با ياطاقان نوساني استفاده مي شود , روغن به كاسه نمد داده
شده و از شيار ميل لنگ به قسمت هاي ديگر روانه مي گردد . كمپرسور ها
معمولاً داراي كليد اطمينان روغن هستند كه به فشار روغن كار مي كند و هر
زمان كه فشار روغن به دليل خرابي سيستم افت كند موتور را از كار مي اندازد و
كمپرسور خاموش مي شود . در سيستم روغن كاري به طريق پاشش كارتر تا نيمه
هاي ياطاقان اصلي پر از روغن مي شود و زماني كه ميل لنگ مي چرخد ته شاتون (
قسمت خميده ) وارد روغن شده و با گردش ميل لنگ روغن را به قسمت انتهاي
سيلندر و پيستون مي پاشد . گاهي قسمت انتهاي شاتون در اتصال به ميل لنگ
داراي محفظه اي است كه در ورود به روغن پر شده و وارد ياطاقان مي شود .
سيستم روغن كاري پاششي معمولاً در كمپرسور هاي كوچك مورد استفاده قرار مي
گيرد .
در بعضي از كمپرسور ها براي سيستم روغن كاري خنك كننده آبي يا
هوائي بصورت كوئل در نظر مي گيرند . در كمپرسور هاي معمولي مخزن روغن همان
كارتر كمپرسور است ولي در كمپرسورهاي واسطه اي مخزن روغن مخصوصي در نظر
گرفته ميشود.
در كمپرسور هرمتيك از روغن كاري فشاري استفاده مي شود .
● سيستم خنك كنندة كمپرسور :
كمپرسورها
به دو علت اساسي خنك مي شوند كه يكي اصطكاك بين قطعات متحرك و ديگري
افزايش درجه حرارت ناشي از تراكم بخار است . خنك كردن كمپرسور به منظور
جلوگيري از كاهش كارآيي كمپرسور و همچنين نگهداري كيفيت روغن و روغن كاري
است .
روغني كه براي روغن كاري به گردش در مي آيد وسيله خوبي براي
جـــذب و دفع گرمــا مي باشد و به همين جهت در بعضي از كمپرسورها خنك كننده
مخصوص بــراي روغن بكار مي رود و در بعضي از كمپرسورها سطح خارجي را پره
دار مي سازند تا سطح تبادل حرارتي آنرا با هوا زياد كنند و در بعضي انواع
نيز از يك موتور و پنكه جهت عبور هوا بر روي كمپرسور و خنك كردن آن استفاده
مي شود .
در سيستم هائي كه تقطير مبرد به وسيله آب خنك كننده برج است ,
كمپرسور نيز با آب خنك مي شود . براي گردش آب لوله با محفظه اي در قسمت
مجاور بالاي سيلندر در نظر گرفته مي شود كه به كيسه خنك كننده معروف است .
كمپرسور هاي هرمتيك ( بسته ) كه موتور و كمپرسور در يك پوسته قرار دارند
بيشتر در معرض داغي قرار دارند و معمولاً با عبور دادن بخار قسمت مكش
كمپرسور با اطراف موتور گرماي آنرا مي گيرند.
قطعه دواری كه در داخل پوسته پمپ وجود دارد با حركت سریع خود موجب گردش آب می گردد. در نتیجه این عمل آب تحت تأثیرنیروی گریزاز مركز واقع شده و از مجرای خروجی خارج می گردد . درنتیجه ایجاد خلأ نسبی ، فشار آتمسفر باعث دخول آب به بدنه پمپ می گردد . تا زمانی كه آب در داخل پمپ وجود داشته و پره آن به حركت دوران خود را ادامه می دهد مراحل فوق الذكر نیز تكرار می گرددند قطعه دواری كه در داخل پمپ های گریز از مركز قرار دارد پره نامیده می شود . پره مذكور در داخل بده پمپ گردش می كند . مجرای ورود یا مكش آب در مركز پره قرار داشته و سوراخ خروجی در پیرامون بدنه واقع شده است . در موقع كار ، آب از مجرای ورودی مكیده شده وپس از اینكه تحت تأثیر گریز از مركز قرار گرفت از طریق مجرای خروجی خارج می گردد .
به طوری كه ملاحظه می شود یك قوطی حلبی كه به زائده های a وc مجهز است از طریق یك تسمه كه به محور قوطی لحیم شده است به صرعت می گردد . غرض از تعبیه زائده های a و c این است كه در موقع گردش قوطی حلبی ، آب داخل آن ، تحت تأثیر نیروی گریز از مركز واقع شده وشروع به بیرون ریختن وسرریز كردن می كند . علت آن پدیده آن است كه در كناره دیواره قوطی ، آب قادر به عبور از زائده ها نیست و به همین دلیل ناچار است از بالای آن عبور كند و فشار حاصل سطح آب را به طرف بالا سوق می دهد . در این حال چون حجم مایع ثابت است سطح آن در قسمت مركزی قوطی پایین می افتد . وقتی اب موجود در كناره ها بالا می رود در نزدیكی مركز خلائی به وجود می آید و فشار آتمسفر آب را به طرف پایین می راند .
باید توجه داشت كه اختلاف ارتفاع یا جهش آب به اندازه dd بوده است . از آنجایی كه آبی كه از قسمت بالایی قوطی می ریزد ، سرعت زیادی دارد ( مساوی با سرعت بدنه خارجی قوطی ) بدیهی است كه در حین این عمل ، انرژی جنبشی زیادی تلف می شود ، مگر اینكه ترتیب دیگری اتخاذ شود كه آب مورد نیاز را تأمین نماید از یك دایره اضافی استفاده شده كه در موقع لزوم از سرریز آب جلوگیری می كند .
همچنین برای تأمین آب مورد نیاز ، محور دورا سیستم ، مجوف بوده وبه یك منبع ذخیره متصل است . برای حصول نتیجه یكسان میتوان بجای تحرك قوطی فقط پره ها را به صورت متحرك در نظر گرفت .
برچسبها: کارکرد پمپ, پمپ چگونه کار می کند, توربو ماشین, pump
آشنایی با نیروی باد و نیروگاه بادی و در نهایت طراحی توربین از جمله مباحث این پروژه است به نظر خودم از لحاظ تشریح و توضیح اجزا کامله اما از لحاظ تئوری و محاسبات پیش پا افتاده و ساده (آخه کسی نبود کمکم کنه و در زمان انجام پروزه اطلاعات کاملی نداشتم!!!) خلاصه امیدوارم براتون مفید واقع بشه در ضمن تشکر و نظر یادتون نره در اگه سوالی داشتین در خدمتم>>>>> آرش پوراقدم
این پروژه تقریباً 200 صفحه وبا فرمتPDF می باشد.
لینک دانلود http://www.4shared.com/file/xQvODEQE/wind_turbine.html
برچسبها: دانلود پروژه اماده توربین بادی, توربین بادی, طراحی روتور, طراحی استاتور
نام نویسنده: حسن سیاهکلی
تاریخ ارائه: November 2007
حجم مقاله: 815.01 کیلو بایت
برچسبها: هزينه ي توليد برق نيروگاه هاي بادي, توليد برق نيروگاه هاي بادي, يروگاه هاي بادي
ادامه مطلب...
(AXIAL PUMP)
پمپهای محوری
برای آبیاری، انتقال فاضلاب، انحراف سیلابها، رانش قایقها و به طور کلی برای انتقال مایع با حجم زیاد و هد نسبتاً کم از پمپهای با جریان محوری که به آنها پمپهای ملخی و یا جریان مستقیم نیز گفته می شود استفاده می گردد. پروانه این پمپها باز است و معمولاً محور آنها به طور مستقیم با الکتروموتور کوپل می شود. به این دلیل سرعت دوران پروانه با سرعت دوران الکتروموتور یکی است.
پمپهای محوری برای هد کم (تا 30 فوت) و دبی زیاد به کار می رود. همچنین سرعت دورانی محور این پمپها نسبتاً کم است. (200 – 1800 r.p.m) . سرعت مخصوص پمپهای محوری با سرعتهای مخصوص کمتر از 10000 نیز طراحی می شود. ولی راندمان آنها در مقایسه با پمپهای مختلط پایین بوده و به علاوه دارای قدرت شروع به حرکت زیاد بوده و در برابر کاویتاسیون نامطلوب است. پمپهای محوری با سرعتهای مخصوص بالاتر از 15000 نیز ساخته می شوند. اما دارای راندمان نظیر پمپهای با سرعت مخصوص 15000 نیستند.
شکل زیر یک پمپ محوری که محور آن به صورت قائم قرار گرفته است را نشان می دهد. این نوع پمپها را می توان مستقیماً در آب قرار داد تا احتیاج به هواگیری نداشته باشد.
دانلود کنید
برچسبها: پمپ های محوری, پمپ, تعمیرات پمپ, نیروگاه, پمپ و فن
برچسبها: پمپ های محوری, پمپ, تعمیرات پمپ, نیروگاه
ادامه مطلب...
دانلود کتاب مرجع توربین های بادی نوشته اریش هاو
توربین باد مبانی،تکنولوژی ها ،کاربردها ومزایای اقتصادی ویرایش دوم
Wind Turbine
Fundamentals,Technologies,Application,Economics
Erich Hau
همراه با بیش از500 جدول ونمودار درزمینه تکنولوژی توربین های بادی واحداث نیروگاههای بادی یه عنوان یکی از دردسترس ترین منابع پاک وارزان انرژی
کتاب توربین های بادی نوشته اریش هاو را میتوانید از لینک زیر دریافت نمایید
حجم کتاب مرجع توربین های بادی 61 مگابایت میباشد
دانلود
پسورد : www.spowpowerplant.blogfa
برچسبها: کتاب مرجع توربین های بادی نوشته اریش هاو, مرجع توربین های بادی نوشته اریش هاو, دانلود جزوه توربوماشین, توربین بادی
ادامه مطلب...
دانلود کتاب مرجع توربین های بادی نوشته اریش هاو
توربین باد مبانی،تکنولوژی ها ،کاربردها ومزایای اقتصادی ویرایش دوم
Wind Turbine
Fundamentals,Technologies,Application,Economics
Erich Hau
همراه با بیش از500 جدول ونمودار درزمینه تکنولوژی توربین های بادی واحداث نیروگاههای بادی یه عنوان یکی از دردسترس ترین منابع پاک وارزان انرژی
کتاب توربین های بادی نوشته اریش هاو را میتوانید از لینک زیر دریافت نمایید
حجم کتاب مرجع توربین های بادی 61 مگابایت میباشد
دانلود
پسورد : www.spowpowerplant.blogfa
برچسبها: کتاب مرجع توربین های بادی نوشته اریش هاو, مرجع توربین های بادی نوشته اریش هاو, دانلود جزوه توربوماشین, توربین بادی
ادامه مطلب...
(AXIAL PUMP)
پمپهای محوری
برای آبیاری، انتقال فاضلاب، انحراف سیلابها، رانش قایقها و به طور کلی برای انتقال مایع با حجم زیاد و هد نسبتاً کم از پمپهای با جریان محوری که به آنها پمپهای ملخی و یا جریان مستقیم نیز گفته می شود استفاده می گردد. پروانه این پمپها باز است و معمولاً محور آنها به طور مستقیم با الکتروموتور کوپل می شود. به این دلیل سرعت دوران پروانه با سرعت دوران الکتروموتور یکی است.
پمپهای محوری برای هد کم (تا 30 فوت) و دبی زیاد به کار می رود. همچنین سرعت دورانی محور این پمپها نسبتاً کم است. (200 – 1800 r.p.m) . سرعت مخصوص پمپهای محوری با سرعتهای مخصوص کمتر از 10000 نیز طراحی می شود. ولی راندمان آنها در مقایسه با پمپهای مختلط پایین بوده و به علاوه دارای قدرت شروع به حرکت زیاد بوده و در برابر کاویتاسیون نامطلوب است. پمپهای محوری با سرعتهای مخصوص بالاتر از 15000 نیز ساخته می شوند. اما دارای راندمان نظیر پمپهای با سرعت مخصوص 15000 نیستند.
شکل زیر یک پمپ محوری که محور آن به صورت قائم قرار گرفته است را نشان می دهد. این نوع پمپها را می توان مستقیماً در آب قرار داد تا احتیاج به هواگیری نداشته باشد.
برچسبها: دانلود کتاب پمپ, دانلود جزوه پمپ, دانلود هندبوک پمپ, پمپ
CRC | 1994-10-28 | ISBN: 0824792637 | 471 pages | html | 3.7 MB
برچسبها: دانلود هندبوک توربوماشین, کتاب توربوماشین, توربوماشین, توربوماشین pdf
